NXI Chassis
NXI Modulare Mess-Chassis
Modulare NXI-Messchassis für automatisierte Tests mit bis zu 17 Slots
Die NXI-F-Serie umfasst Mess- und Steuerchassis in verschiedenen Größen von der Single- bis zur Multi-Slot-Ausführung. Diese Einheiten basieren auf der Network Extension Interface Architektur und nutzen standardmäßige Ethernet-Technologie zur Kommunikation. Das Flaggschiff NXI-F1080 bietet 17 Steckplätze und eine maximale Leistungsaufnahme von 1000W für anspruchsvolle Prüfszenarien. Für kompaktere Setups verfügt das NXI-F1020 über eine Kapazität von 200W, während das NXI-F1030 bis zu 500W über 9 Slots bereitstellt. Die Datenübertragung erfolgt mit einer Bandbreite von bis zu 2Gbps, was einen hohen Durchsatz für Echtzeitmessungen garantiert. Alle Steckplätze sind elektrisch voneinander isoliert, um gegenseitige Störungen zu vermeiden. Die Einsatzgebiete reichen von Batterietests über die Luft- und Raumfahrt bis hin zur industriellen Automatisierung. Integrierte intelligente Lüfter und das standardisierte 19-Zoll-Design bei den größeren Modellen ermöglichen eine professionelle Rack-Montage.
|
Beschreibung

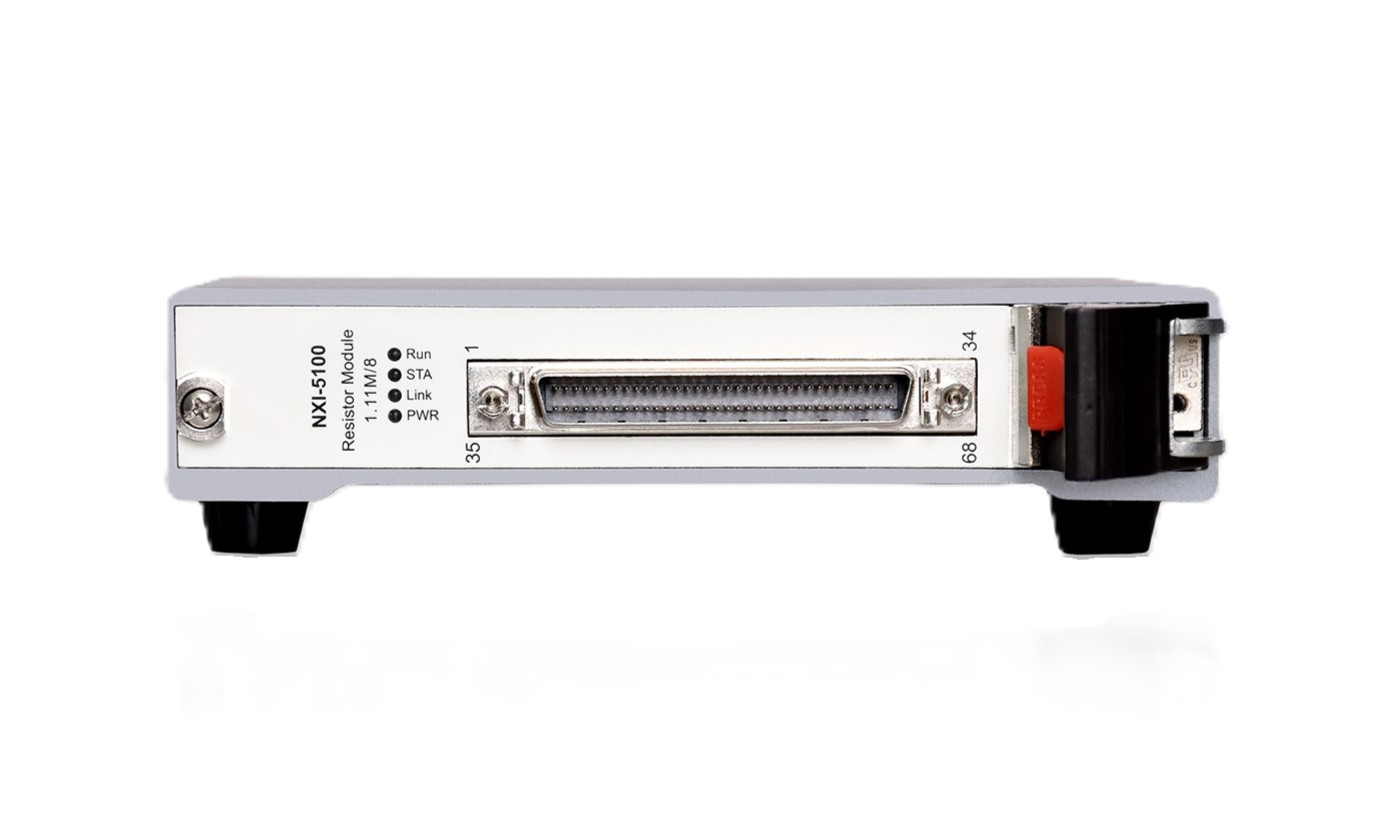

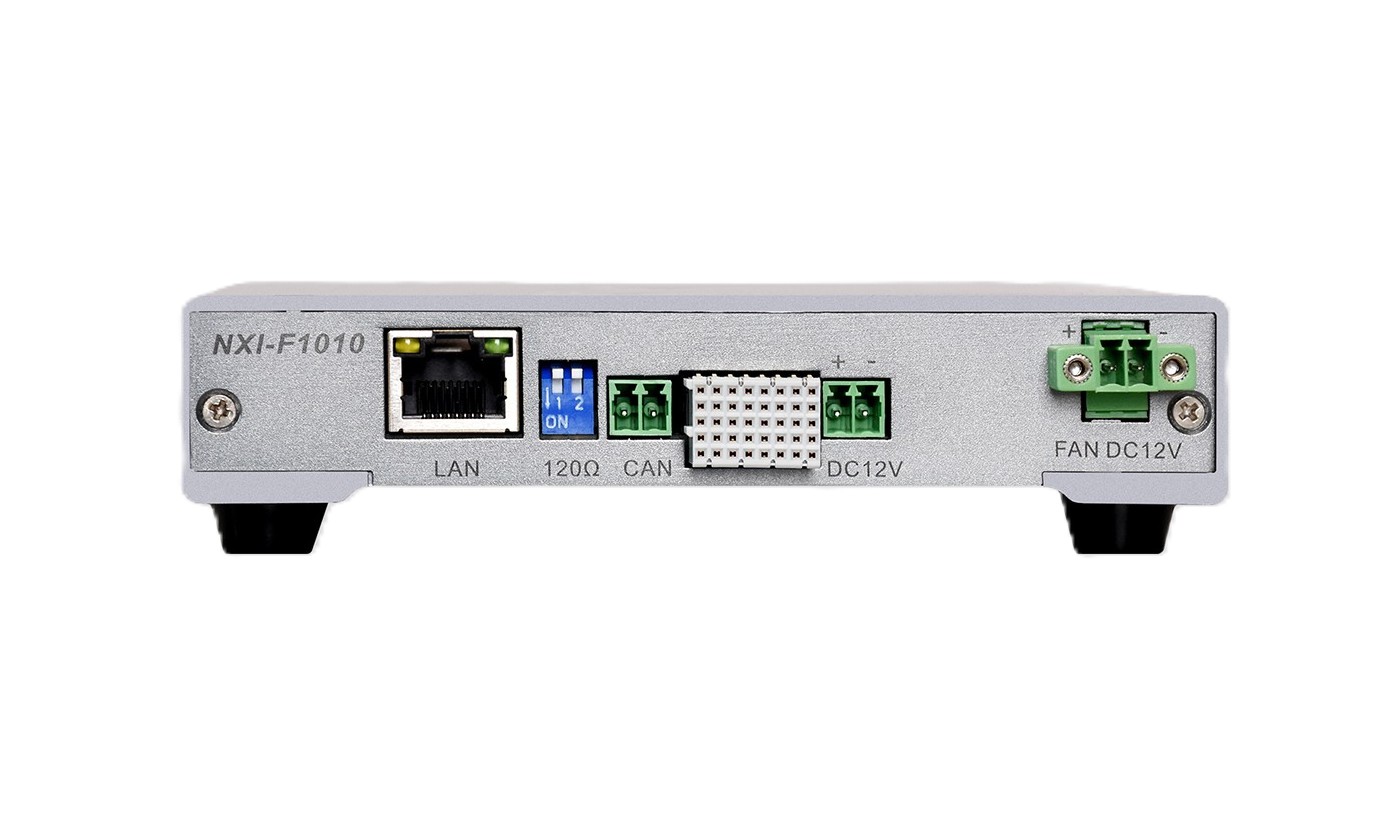

NXI-F1010 Single-Slot NXI Mess- und Steuer-Chassis, 1 Slot für 4HP-Modul, LAN/CAN, Desktop- und ATE-Integration
|
Technische Daten
NXI Kategorie
Mess- und Steuer-Chassis
|
Beschreibung

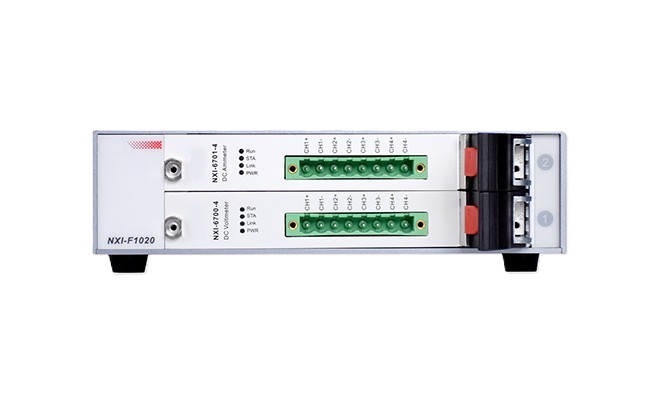

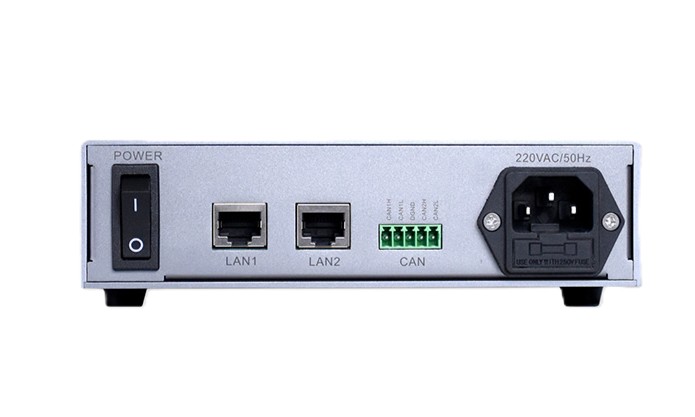

NXI-F1020 Dual-Slot NXI Mess- und Steuer-Chassis, 2 Slots für 4HP-Module oder 1 Slot für 8HP-Modul, LAN/CAN
|
Technische Daten
NXI Kategorie
Mess- und Steuer-Chassis
|
Beschreibung

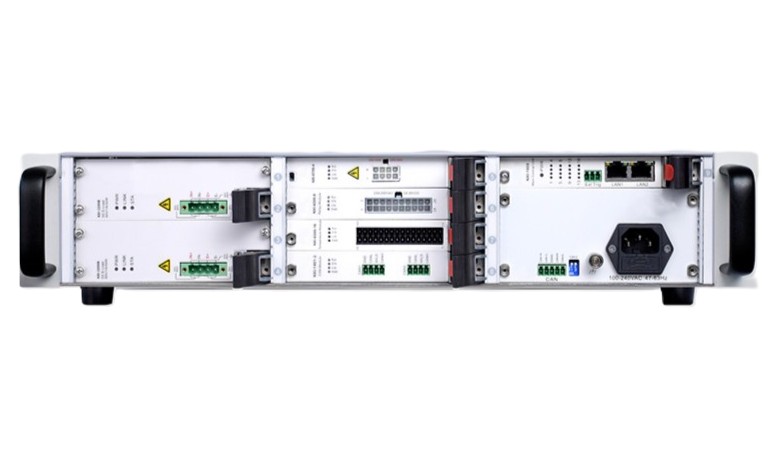

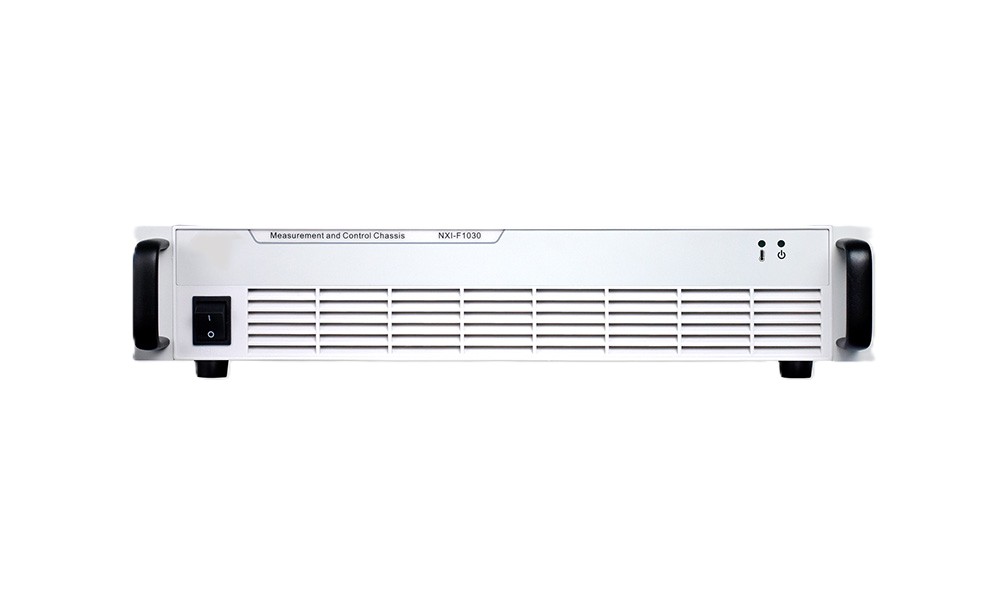

NXI-F1030 Multi-Slot NXI Mess- und Steuer-Chassis, 9 Slots, 2 HE, bis 500 W Modulleistung, LAN/CAN
|
Technische Daten
NXI Kategorie
Mess- und Steuer-Chassis
|
Beschreibung

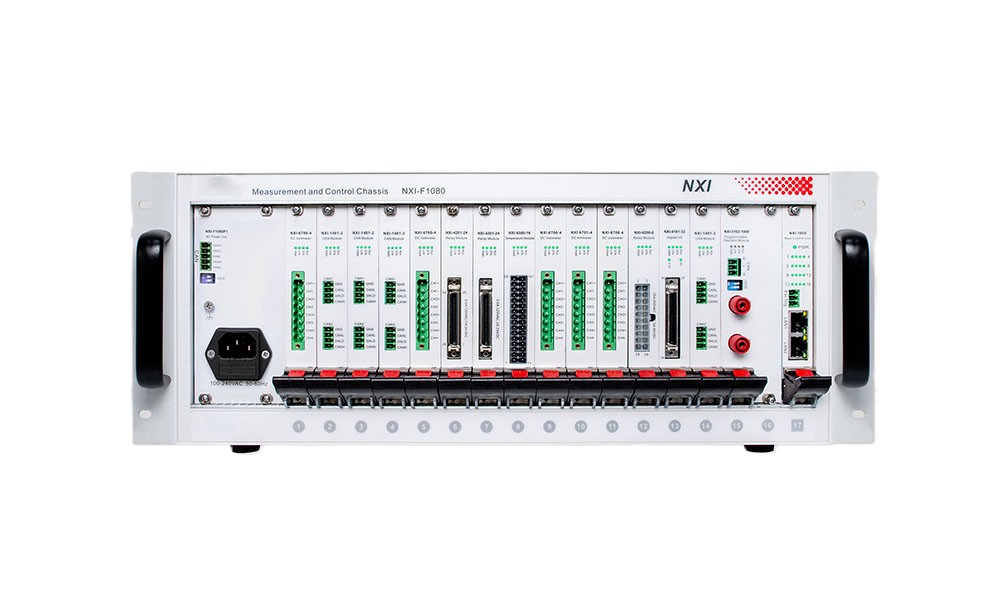

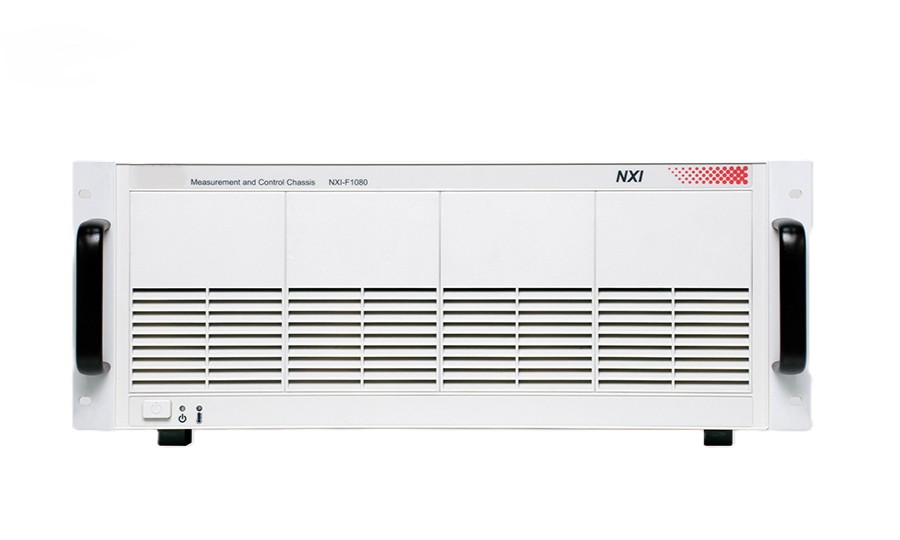

NXI-F1080 Multi-Slot NXI Mess- und Steuer-Chassis, 17 Slots, 4 HE, bis 1000 W Modulleistung, LAN/CAN
|
Technische Daten
NXI Kategorie
Mess- und Steuer-Chassis
Modulare NXI-Mess- und Steuerchassis für die hochpräzise automatisierte Prüftechnik
Das NXI-Chassis-System ist eine modulare Plattform für Mess-, Steuer- und Datenerfassungsaufgaben in modernen industriellen Prüffeldern. Auf Basis der Network eXtension Interface Architektur kombiniert das System hohe Bandbreite, flexible Skalierbarkeit und robuste Industrieausführung für anspruchsvolle Test- und Automatisierungsanwendungen.
Durch die Nutzung von Gigabit-Ethernet, die galvanische Trennung der Slots und die Unterstützung kompakter Desktop- sowie leistungsstarker Rack-Chassis eignet sich die NXI-Plattform für hochpräzise Messaufgaben in Automotive, Batterieprüfung, industrieller Automatisierung und ATE-Systemen. Die modulare Struktur schafft dabei eine zukunftssichere Hardwarebasis für skalierbare Prüf- und Steuerungslösungen.
Zentrale Vorteile der NXI-Plattform
Typische Anwendungsfelder
Sichere Mess- und Überwachungsaufgaben in Hochvolt-Anwendungen mit Spannungsfestigkeit bis 1500 V gegen Ground.
Hochgeschwindigkeits-Datenerfassung und präzise Steuerung für Steuergeräte-, Antriebs- und Komponentenvalidierung.
Echtzeit-Überwachung komplexer Fertigungs- und Prozessketten mit schneller Signalverarbeitung und hoher Zuverlässigkeit.
Vom kompakten Desktop-Arbeitsplatz bis zum hochintegrierten 19-Zoll-Prüfsystem für Serienfertigung und Laborautomation.
Funktions- und Systembeschreibung
Technische Kerndaten im Vergleich
| Modell | Slot-Kapazität | Max. Leistungsaufnahme | Bauform | Besonderheiten |
|---|---|---|---|---|
| F1010 | 1 Slot (4HP) | Systemabhängig | Desktop-Kompakt | Konkave Unterseite, Blow-through-Lüfter |
| F1020 | 2 Slots (4HP) / 1 Slot (8HP) | 200 W | Desktop-Kompakt | Kompaktes Dual-Slot-Design |
| F1030 | 1 Hauptsteuerkarte + 8 Funktionskarten | 500 W | 19-Zoll, 2 HE | Intelligente Temperatursteuerung |
| F1080 | 1 Hauptsteuerkarte + 16 Funktionskarten | 1000 W | 19-Zoll, 4 HE | Hohe Kanaldichte, Rackmount |
Varianten und Skalierbarkeit
F1010 und F1020 eignen sich für mobile Einsätze, Laborarbeitsplätze und kleinere Messaufgaben mit begrenztem Platzbedarf.
F1030 und F1080 sind für den Aufbau komplexer ATE-Infrastrukturen und hochkanaliger Messsysteme im Schaltschrank optimiert.
Module wie NXI-6110 für Analog Input oder NXI-6501 für Thermoelementmessung erweitern das Chassis gezielt für spezifische Prüfaufgaben.
Die modulare Struktur erlaubt den bedarfsgerechten Ausbau von Kanälen, Funktionen und Leistung entsprechend wachsender Testanforderungen.
Integration in automatisierte Testumgebungen
Strategischer Mehrwert für industrielle Anwender
Die NXI-Plattform verbindet hohe Skalierbarkeit, robuste Industrieausführung und leistungsfähige Kommunikation in einem modularen Systemkonzept. Dadurch lassen sich Prüf- und Messsysteme exakt auf die jeweilige Anwendung abstimmen und bei wachsenden Anforderungen flexibel erweitern.
Durch langlebige Materialien, austauschbare Funktionskarten und die LAN-basierte Vernetzung mehrerer Systeme entsteht eine wirtschaftliche und zukunftssichere Plattform mit niedriger Total Cost of Ownership. Das prädestiniert die NXI-Chassis für Qualitätssicherung, automatisierte Prüftechnik und anspruchsvolle Datenerfassung im industriellen Dauereinsatz.
