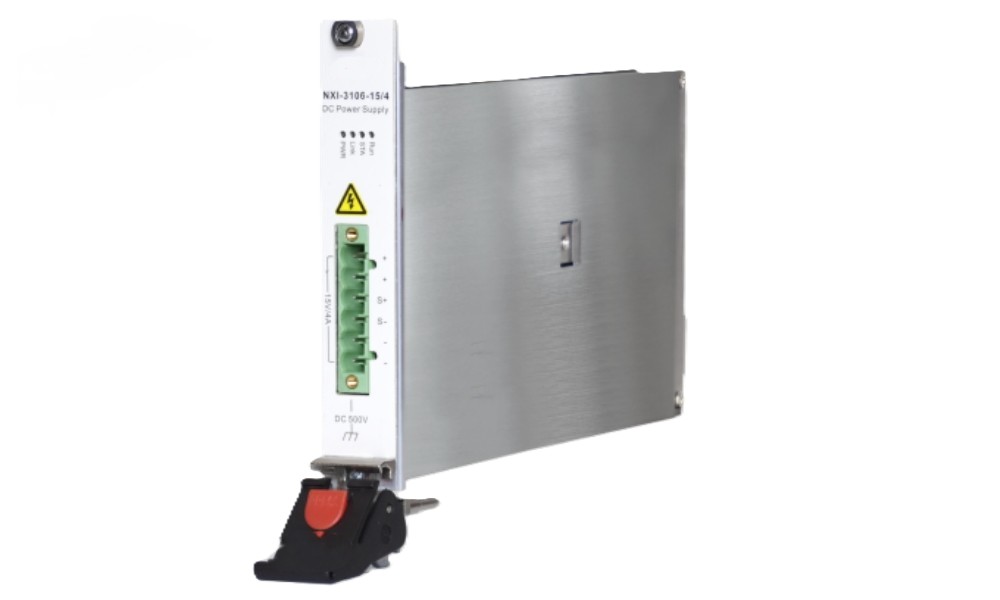

NXI-3106
DC-Netzteilmodul
Das NXI-3106 ist ein programmierbares DC-Netzteilmodul mit einer hohen Leistungsdichte von bis zu 60 W pro Kanal. Es stehen verschiedene Modelle mit Spannungsbereichen von 6 V, 15 V, 30 V und 60 V sowie Strömen bis zu 12 A zur Verfügung. Das Modul unterstützt die Betriebsarten Constant Current (CC) und Constant Voltage (CV) sowie eine SEQ-Funktion für bis zu 1000 Editierschritte. Eine integrierte CC- und CV-Prioritätsauswahl verhindert Spannungs- oder Stromüberschwingen beim Testen empfindlicher Prüflinge. Für die Sicherheit sorgen Schutzfunktionen wie OVP, OCP, OPP und OTP. Die Kommunikation erfolgt über LAN- oder CAN-Schnittstellen mittels Modbus-RTU, SCPI oder CANopen-Protokollen. Typische Einsatzgebiete sind integrierte Testsysteme und großflächige Produktionstests, wobei bis zu 16 Kanäle in einem NXI-F1080 Chassis betrieben werden können. Die Versorgung des Moduls wird über einen 220 V AC-Eingang realisiert.
|
Beschreibung
NXI-3106-15/4 DC-Netzteilmodul, 60 W, 15 V, 4 A, CC/CV, SEQ, LAN/CAN.
|
Leistung [P]
60
|
Spannung [V]
15
|
Strom [A]
4
|
Technische Daten
DC Quellen Art
Modulkarte
Standard DC Quelle
Tisch Gerät
NXI Kategorie
Leistungs-Module
Produktkategorie
NXI Mess- & Prüfsysteme
|
Beschreibung
NXI-3106-30/2 DC-Netzteilmodul, 60 W, 30 V, 2 A, CC/CV, SEQ, LAN/CAN.
|
Leistung [P]
60
|
Spannung [V]
30
|
Strom [A]
2
|
Technische Daten
DC Quellen Art
Modulkarte
Standard DC Quelle
Tisch Gerät
NXI Kategorie
Leistungs-Module
Produktkategorie
NXI Mess- & Prüfsysteme
|
Beschreibung
NXI-3106-60/1 DC-Netzteilmodul, 60 W, 60 V, 1 A, CC/CV, SEQ, LAN/CAN.
|
Leistung [P]
60
|
Spannung [V]
60
|
Strom [A]
1
|
Technische Daten
DC Quellen Art
Modulkarte
Standard DC Quelle
Tisch Gerät
NXI Kategorie
Leistungs-Module
Produktkategorie
NXI Mess- & Prüfsysteme
|
Beschreibung
NXI-3106-6/12 DC-Netzteilmodul, 60 W, 6 V, 12 A, CC/CV, SEQ, LAN/CAN.
|
Leistung [P]
60
|
Spannung [V]
6
|
Strom [A]
12
|
Technische Daten
DC Quellen Art
Modulkarte
Standard DC Quelle
Tisch Gerät
NXI Kategorie
Leistungs-Module
Produktkategorie
NXI Mess- & Prüfsysteme
NXI-3106 Serie – Programmierbare DC-Stromversorgungsmodule für modulare Prüfsysteme
Die NXI-3106 Serie ist ein hochintegriertes programmierbares DC-Stromversorgungsmodul für modulare Testsysteme in Forschung, Entwicklung und industrieller Prüftechnik. Mit einer kompakten 4HP-Bauform und einer Ausgangsleistung von bis zu 60 W pro Kanal ermöglicht das Modul eine hohe Integrationsdichte bei minimalem Platzbedarf im Rack.
Durch die modulare NXI-Architektur lassen sich flexible Testsysteme aufbauen, die sowohl im Labor als auch in automatisierten Produktionsprüfständen eingesetzt werden können. Die Kombination aus präziser Spannungs- und Stromregelung, integrierten Schutzmechanismen und programmierbaren Sequenzen macht die NXI-3106 Serie zu einer leistungsfähigen Plattform für moderne Testumgebungen.
Zentrale Vorteile und Anwendernutzen
In modernen Prüfständen sind hohe Kanaldichte, präzise Regelung und flexible Systemintegration entscheidend für effiziente Testprozesse. Die NXI-3106 Serie wurde genau für diese Anforderungen entwickelt und unterstützt skalierbare Mehrkanalsysteme mit hoher funktionaler Tiefe.
Typische Anwendungsbereiche
Durch die Kombination aus kompakter Bauform, präziser Regelung und modularer Erweiterbarkeit eignet sich die Serie für ein breites Spektrum industrieller und entwicklungsnaher Testaufgaben.
Simulation von Lade- und Entladeprofilen zur Evaluierung von Batteriemanagementsystemen und Energiespeicherlösungen.
Simulation transienter Bordnetzbedingungen zur Validierung von Steuergeräten und elektronischen Fahrzeugkomponenten.
Hochpräzise Versorgung elektronischer Baugruppen in automatisierten Produktionslinien.
Geeignet für Hochvoltanwendungen im NXI-Systemverbund mit hoher Isolationsfestigkeit für moderne Batteriesysteme.
Funktions- und Systembeschreibung
Die NXI-3106 Module kombinieren präzise DC-Versorgung mit systemorientierter Steuerung für automatisierte Testumgebungen. Durch unterschiedliche Betriebsmodi, lokale Sequenzfunktionen und die Integration in NXI-Chassis entsteht eine leistungsfähige Plattform für Forschung, Entwicklung und Produktion.
Technische Kerndaten
Modellvarianten und Konfigurationsoptionen
Ausgangsbereich 0 bis 6 V, 0 bis 12 A bei 60 W. Ideal für niedrige Spannungen und höhere Ströme.
Ausgangsbereich 0 bis 15 V, 0 bis 4 A bei 60 W. Geeignet für klassische Labor- und Prüfanwendungen.
Ausgangsbereich 0 bis 30 V, 0 bis 2 A bei 60 W. Für vielseitige Prüfaufgaben mit erweitertem Spannungsbereich.
Ausgangsbereich 0 bis 60 V, 0 bis 1 A bei 60 W. Besonders geeignet für höherwertige Spannungsprüfungen im modularen System.
Integration in automatisierte Testumgebungen (ATE)
Die NXI-3106 Serie ist auf den Einsatz in automatisierten Testsystemen ausgelegt und unterstützt eine kompakte, skalierbare Systemarchitektur. Durch Kommunikationsschnittstellen, lokale Sequenzfunktionen und die Einbindung in das NXI-Ökosystem lassen sich Entwicklungs- und Produktionsprüfstände effizient realisieren.
Strategischer Mehrwert für den Anwender
Die NXI-3106 Serie bietet eine leistungsfähige Plattform für moderne Testumgebungen mit hoher Integrationsdichte, präziser Regelung und robuster Systemarchitektur. Durch die modulare Erweiterbarkeit können Systeme flexibel an steigende Testanforderungen angepasst werden.
Dank integrierter Schutzmechanismen, schneller Kommunikationsschnittstellen und programmierbarer Sequenzen eignet sich die Serie sowohl für Entwicklungsumgebungen als auch für hochautomatisierte Produktionsprüfstände.
