0,5 mV Spannungsgenauigkeit
Die B-Module arbeiten mit 0,1 mV Einstell- und Rückleseauflösung bei 0,5 mV Genauigkeit.
N9000 – Modularer Batteriezellensimulator mit 0,5 mV Spannungsgenauigkeit
Für skalierbare BMS-Prüfstände mit bidirektionalen Zellkanälen und programmierbarer Fehlersimulation.

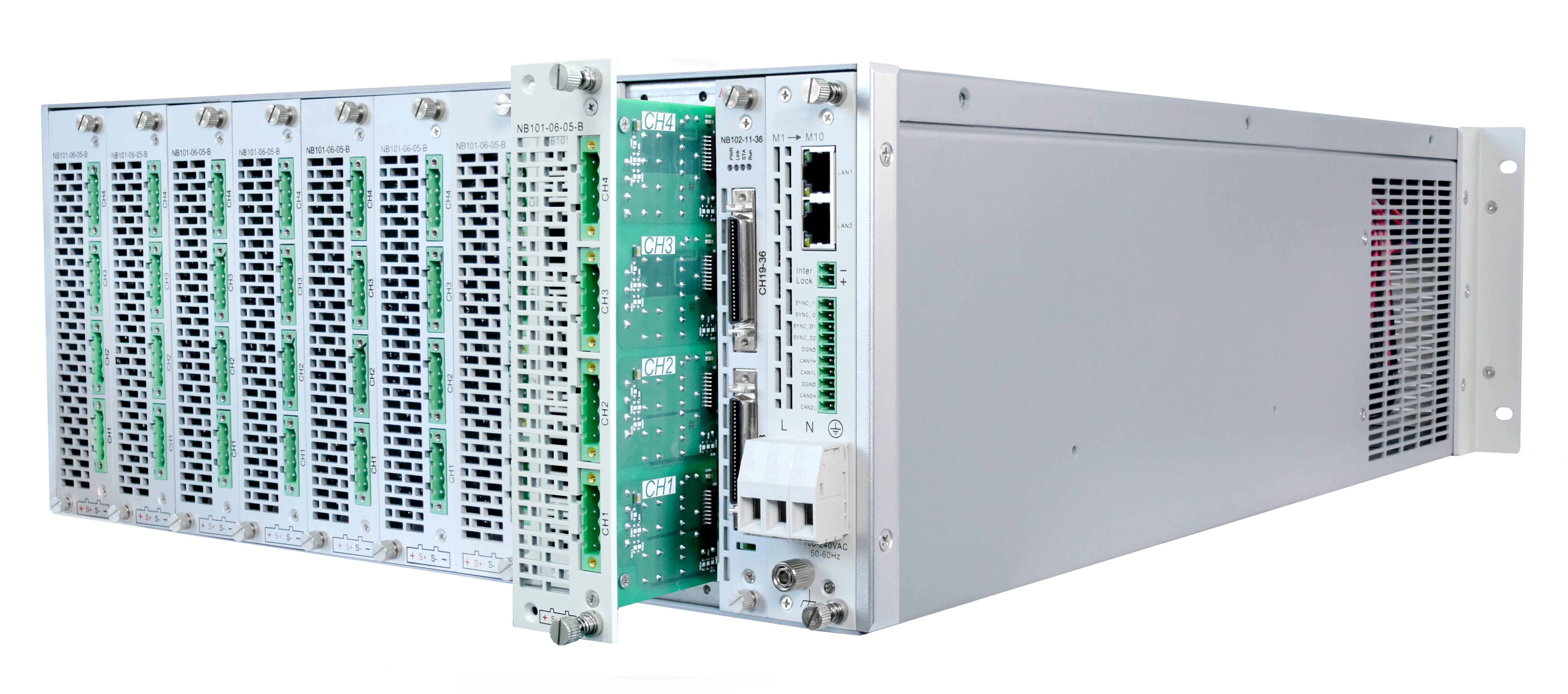

Die N9000 kombiniert ein 4-HE-Mess- und Steuerchassis mit elektrisch isolierten Modulen für Zellspannungs-, Fehler-, Temperatur- und Gesamtspannungssimulation. Für die Batteriezellensimulation stehen hier ausschließlich die 0,5-mV-Ausführungen mit 8 bis 36 Kanälen und bidirektionalem Strombetrieb im Fokus.
Quelle und Senke
Jeder Zellkanal liefert oder nimmt Strom auf und unterstützt damit Lade-, Entlade- und Balancing-Szenarien.
Modular bis 36 Kanäle

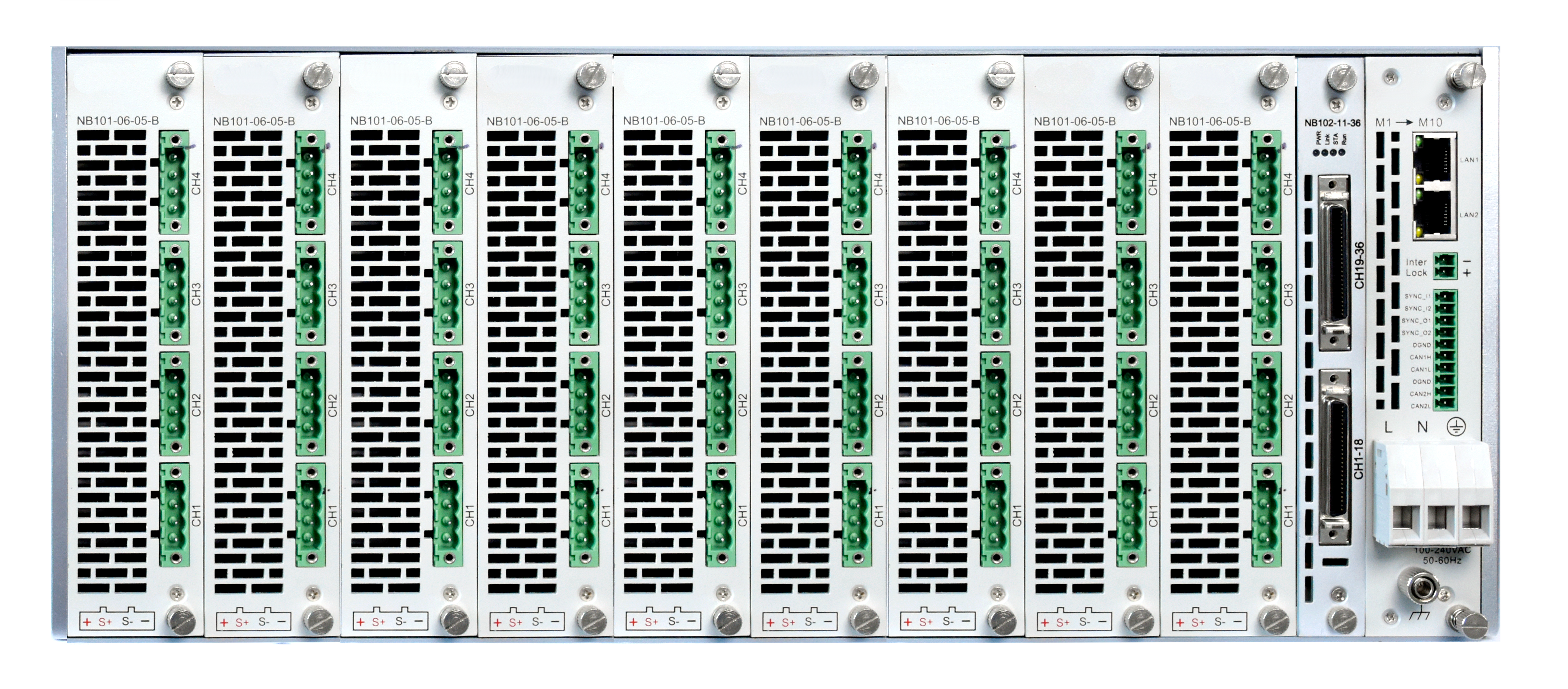

Vierkanalige NB101-B-Module skalieren die Zellensimulation in einem Chassis von 8 bis 36 Kanälen.
Schnell synchronisiert
Hardware-Trigger, Hochgeschwindigkeitstakt und Kaskadierung ermöglichen Reaktionszeiten ab 1 ms und Kanalsynchronisation ab 200 µs.
Persönliche Projektberatung
Sie benötigen Unterstützung bei der Auswahl der passenden Stromversorgung? Unsere technischen Ansprechpartner beraten Sie persönlich zu Ihrer Anwendung.
Technische Ausführung auswählen oder Produktunterlagen direkt aufrufen.
ART.-NR.
Beschreibung
Leistung [P]
Spannung [V]
Strom [A]
N9004-06-01
|
Beschreibung
N9004-06-01 Bidirektionaler modularer Zellensimulator, 4 isolierte CH à 6 V/±1 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
6
|
Spannung [V]
6
|
Strom [A]
1
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9008-06-01
|
Beschreibung
N9008-06-01 Bidirektionaler modularer Zellensimulator, 8 isolierte CH à 6 V/±1 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
6
|
Spannung [V]
6
|
Strom [A]
1
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9012-06-01
|
Beschreibung
N9012-06-01 Bidirektionaler modularer Zellensimulator, 12 isolierte CH à 6 V/±1 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
6
|
Spannung [V]
6
|
Strom [A]
1
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9016-06-01
|
Beschreibung
N9016-06-01 Bidirektionaler modularer Zellensimulator, 16 isolierte CH à 6 V/±1 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
6
|
Spannung [V]
6
|
Strom [A]
1
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9020-06-01
|
Beschreibung
N9020-06-01 Bidirektionaler modularer Zellensimulator, 20 isolierte CH à 6 V/±1 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
6
|
Spannung [V]
6
|
Strom [A]
1
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9024-06-01
|
Beschreibung
N9024-06-01 Bidirektionaler modularer Zellensimulator, 24 isolierte CH à 6 V/±1 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
6
|
Spannung [V]
6
|
Strom [A]
1
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9028-06-01
|
Beschreibung
N9028-06-01 Bidirektionaler modularer Zellensimulator, 28 isolierte CH à 6 V/±1 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
6
|
Spannung [V]
6
|
Strom [A]
1
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9032-06-01
|
Beschreibung
N9032-06-01 Bidirektionaler modularer Zellensimulator, 32 isolierte CH à 6 V/±1 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
6
|
Spannung [V]
6
|
Strom [A]
1
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9036-06-01
|
Beschreibung
N9036-06-01 Bidirektionaler modularer Zellensimulator, 36 isolierte CH à 6 V/±1 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
6
|
Spannung [V]
6
|
Strom [A]
1
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9012-06-05
|
Beschreibung
N9012-06-05 Bidirektionaler modularer Zellensimulator, 12 isolierte CH à 6 V/±5 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
30
|
Spannung [V]
6
|
Strom [A]
5
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9016-06-05
|
Beschreibung
N9016-06-05 Bidirektionaler modularer Zellensimulator, 16 isolierte CH à 6 V/±5 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
30
|
Spannung [V]
6
|
Strom [A]
5
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9020-06-05
|
Beschreibung
N9020-06-05 Bidirektionaler modularer Zellensimulator, 20 isolierte CH à 6 V/±5 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
30
|
Spannung [V]
6
|
Strom [A]
5
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9024-06-05
|
Beschreibung
N9024-06-05 Bidirektionaler modularer Zellensimulator, 24 isolierte CH à 6 V/±5 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
30
|
Spannung [V]
6
|
Strom [A]
5
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9028-06-05
|
Beschreibung
N9028-06-05 Bidirektionaler modularer Zellensimulator, 28 isolierte CH à 6 V/±5 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
30
|
Spannung [V]
6
|
Strom [A]
5
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9032-06-05
|
Beschreibung
N9032-06-05 Bidirektionaler modularer Zellensimulator, 32 isolierte CH à 6 V/±5 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
30
|
Spannung [V]
6
|
Strom [A]
5
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9036-06-05
|
Beschreibung
N9036-06-05 Bidirektionaler modularer Zellensimulator, 36 isolierte CH à 6 V/±5 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
30
|
Spannung [V]
6
|
Strom [A]
5
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9004-06-05
|
Beschreibung
N9004-06-05 Bidirektionaler modularer Zellensimulator, 4 isolierte CH à 6 V/±5 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
30
|
Spannung [V]
6
|
Strom [A]
5
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9008-06-05
|
Beschreibung
N9008-06-05 Bidirektionaler modularer Zellensimulator, 8 isolierte CH à 6 V/±5 A, 0,5 mV Genauigkeit, seriell und M/S verschaltbar, 4 HE
|
Leistung [P]
30
|
Spannung [V]
6
|
Strom [A]
5
|
Modulares System
Technische Daten
Batteriesimulator Art
Bidirektional
Fehlersimulation
< 10 Kanäle
> 10 Kanäle
Bauform
Standard 19"
Bauhöhe in HE
4
Kanalanzahl je Gerät
36
32
28
24
20
16
12
8
4
Kommunikation
CANopen
ModBus
SCPI
CAN
LAN
max. Leistung je Kanal
30
6
max. Spannung je Kanal
6
1
max. Strom je Kanal
5
1
Produktkategorie
Batteriezellensimulatoren
Uni-/Bidirektional
Bidirektional
N9000 Batteriezellensimulator im Überblick
Die N9000 ist eine modulare Zweiquadranten-Plattform für mehrkanalige BMS- und Zelltests. Das 19-Zoll-Chassis mit 4 HE nimmt bis zu neun Einsteckmodule in voller Breite sowie ein zusätzliches Halbbreitenmodul auf. Für die hier gewählte 0,5-mV-Ausführung werden ausschließlich die Batteriezellensimulationsmodule NB101-06-01-B und NB101-06-05-B berücksichtigt. Beide stellen je vier galvanisch voneinander getrennte Kanäle mit 0 bis 6 V bereit; abhängig vom Modul stehen ±1 A und 6 W oder ±5 A und 30 W pro Kanal zur Verfügung. Komplettmodelle decken 8 bis 36 Zellkanäle ab. Ergänzend lassen sich ein NB102-Widerstandsmodul für Temperatur- beziehungsweise NTC-Simulation und ein NB106-Hochspannungsmodul für die Gesamtspannung integrieren. Lokale Bedienung, LAN, CAN, Hardware-Trigger und Kaskadierung unterstützen sowohl Einzelprüfplätze als auch synchronisierte HIL-Aufbauten.
Zentrale Vorteile
Präzise Zellspannungen
0,1 mV Einstell- und Rückleseauflösung sowie 0,5 mV Genauigkeit bei 23 ±5 °C unterstützen anspruchsvolle BMS- und AFE-Tests.
Bidirektionaler Zellkanal
Jeder Kanal kann Strom abgeben und aufnehmen; der zusätzliche µA-Messbereich erfasst auch kleine Ausgleichs- und Ruheströme.
Synchronisierte Mehrkanaltests
Hardware-Trigger und Hochgeschwindigkeitstakt koordinieren mehrere Module mit Kanalsynchronisation ab 200 µs.
Konfiguration nach Kanalzahl
Vierkanalige Batteriemodule, ein Halbbreiten-Widerstandsmodul und optionale Hochspannungsmodule lassen sich an den Prüfaufbau anpassen.
Fehler je Zellkanal
Kurzschluss, Unterbrechung am positiven oder negativen Pol und Verpolung bilden definierte Zellfehler für die BMS-Reaktionsprüfung nach.
Vierleiteranschluss
Separate Sense-Leitungen erfassen die Spannung direkt am Prüfling und kompensieren den Spannungsabfall der Anschlussleitungen.
Funktionsprinzip der modularen Batteriesimulation
Die NB101-B-Module regeln pro Kanal eine positive Zellspannung zwischen 0 und 6 V. Durch den bidirektionalen Strompfad kann ein Kanal den Prüfling versorgen oder Strom von ihm aufnehmen. Getrennte Grenzen für Ein- und Ausgangsstrom sowie ein programmierbarer Innenwiderstand von 0 bis 1.000 mΩ bilden verschiedene Zellzustände ab. Elektrisch isolierte Kanäle können für Zellstacks in Reihe geschaltet werden.
Für einen vollständigen BMS-Prüfaufbau kann das Chassis neben Zell- und Fehlersimulation auch ein NB102-Modul zur Widerstands- oder NTC-Nachbildung und ein NB106-Modul zur Gesamtspannung aufnehmen. NB101 und NB106 belegen jeweils einen vollen Steckplatz; NB102 belegt einen Halbbreitenplatz. Die tatsächlich mögliche Kombination hängt von der benötigten Zahl der Zellkanäle ab.
Modelle der 0,5-mV-Ausführung
Alle aufgeführten Komplettmodelle enthalten ein N9000-Chassis und ausschließlich NB101-B-Batteriesimulationsmodule mit 0,5 mV Spannungsgenauigkeit.
| Komplettmodell | Zellkanäle | Bereich je Kanal | Batteriemodul | Anzahl Module |
|---|---|---|---|---|
| N9008-06-01 | 8 | 0–6 V / ±1 A / 6 W | NB101-06-01-B | 2 |
| N9012-06-01 | 12 | 0–6 V / ±1 A / 6 W | NB101-06-01-B | 3 |
| N9016-06-01 | 16 | 0–6 V / ±1 A / 6 W | NB101-06-01-B | 4 |
| N9020-06-01 | 20 | 0–6 V / ±1 A / 6 W | NB101-06-01-B | 5 |
| N9024-06-01 | 24 | 0–6 V / ±1 A / 6 W | NB101-06-01-B | 6 |
| N9028-06-01 | 28 | 0–6 V / ±1 A / 6 W | NB101-06-01-B | 7 |
| N9032-06-01 | 32 | 0–6 V / ±1 A / 6 W | NB101-06-01-B | 8 |
| N9036-06-01 | 36 | 0–6 V / ±1 A / 6 W | NB101-06-01-B | 9 |
| N9008-06-05 | 8 | 0–6 V / ±5 A / 30 W | NB101-06-05-B | 2 |
| N9012-06-05 | 12 | 0–6 V / ±5 A / 30 W | NB101-06-05-B | 3 |
| N9016-06-05 | 16 | 0–6 V / ±5 A / 30 W | NB101-06-05-B | 4 |
| N9020-06-05 | 20 | 0–6 V / ±5 A / 30 W | NB101-06-05-B | 5 |
| N9024-06-05 | 24 | 0–6 V / ±5 A / 30 W | NB101-06-05-B | 6 |
| N9028-06-05 | 28 | 0–6 V / ±5 A / 30 W | NB101-06-05-B | 7 |
| N9032-06-05 | 32 | 0–6 V / ±5 A / 30 W | NB101-06-05-B | 8 |
| N9036-06-05 | 36 | 0–6 V / ±5 A / 30 W | NB101-06-05-B | 9 |
Module und technische Eckdaten
| Modul | Kanäle | Bereich | Einordnung |
|---|---|---|---|
| NB101-06-01-B | 4 | 0–6 V; ±1 A; 6 W je Kanal | 0,5 mV Spannungsgenauigkeit; 0,1 mV Einstell- und Rückleseauflösung |
| NB101-06-05-B | 4 | 0–6 V; ±5 A; 30 W je Kanal | 0,5 mV Spannungsgenauigkeit; 0,1 mV Einstell- und Rückleseauflösung |
| NB102-Serie | 12 / 24 / 36 | 600 kΩ, 1,11 MΩ, 6 MΩ oder 11,11 MΩ Endbereich | Widerstands- und NTC-Simulation; ein NB102-Modul je Chassis |
| NB106-1200 | 1 | 0–1.200 V; 0–100 mA; 120 W | Programmierbare Gesamtspannungsquelle; CV, CC, Sweep und Sequenz |
| NB106-2500 | 1 | 0–2.500 V; 0–100 mA; 250 W | Programmierbare Gesamtspannungsquelle; CV, CC, Sweep und Sequenz |
Konfigurationshinweis: NB101 und NB106 nutzen dieselben vollen Steckplätze. Das Chassis bietet neun volle Steckplätze und einen zusätzlichen Halbbreitenplatz; Kanalzahl und Zusatzmodule müssen deshalb gemeinsam ausgelegt werden.
Dynamik, Auflösung und Isolation der NB101-B-Module
| Kenngröße | Wert | Bedingung |
|---|---|---|
| Spannungsgenauigkeit | 0,5 mV | Einstellen und Rücklesen bei 23 ±5 °C |
| Spannungsauflösung | 0,1 mV | Einstellen und Rücklesen |
| Stromauflösung im niedrigen Bereich | 0,1 µA | Mess- und Einstellbereich −1 bis +1 mA |
| Spannungsanstiegszeit | ≤40 µs | 10–90 %, ohne Last oder bei rein ohmscher Volllast |
| Spannungsabfallzeit | ≤100 µs | 90–10 %, ohne Last oder bei rein ohmscher Volllast |
| Ausregelzeit | <100 µs | Rein ohmsche Last, Änderung 10–90 % |
| Isolation | 500 V DC Kanal zu Kanal; 2.500 V DC Ausgang gegen Erde | NB101-B-Modul |
Betriebsarten und programmierbare Funktionen
| Funktion | Arbeitsweise | Nutzen |
|---|---|---|
| Quellenbetrieb | Programmierbare Zellspannung, Ein- und Ausgangsstromgrenze sowie 0–1.000 mΩ Innenwiderstand | Zellzustände, Laden, Entladen und aktives oder passives Balancing nachbilden |
| Sweep | Spannungsrampe mit Start-, Schritt- und Endwert, Zeitintervall und Abbruchstrom | Reproduzierbare Scans und Lade-/Entladeverläufe ausführen |
| SEQ | Bis zu 200 Schritte mit Spannung, Stromgrenzen, Innenwiderstand und Haltezeit; CSV-Import und -Export | Mehrstufige Prüfabläufe wiederholen und dokumentieren |
| SOC | Bis zu 200 Schritte und acht Profile mit Kapazität, Leerlaufspannung, Stromgrenzen und Innenwiderstand | Ladezustandsabhängige Zellkennwerte simulieren |
| Fehlersimulation | Kurzschluss, Plus- oder Minus-Unterbrechung und Verpolung im Quellenbetrieb | Fehlererkennung und Reaktion des BMS gezielt prüfen |
| Diagramm und Datenaufzeichnung | Bis zu vier Kurven anzeigen; Kanalwerte als Datei aufzeichnen und als Historie abrufen | Mehrkanalverläufe beobachten und später auswerten |
Typische Anwendungen
BMS-HIL-Prüfung
Schnell synchronisierte Zellspannungen, Fehlerzustände, Temperaturwerte und Gesamtspannung bilden die elektrischen BMS-Eingänge in Echtzeit nach.
AFE- und Messkettenprüfung
0,1 mV Auflösung und 0,5 mV Genauigkeit ermöglichen definierte Zellspannungen zur Prüfung von Erfassungskanälen und Messabweichungen.
Balancing und Ruhestrom
Bidirektionale Kanäle und der µA-Bereich erfassen Lade-, Entlade- und kleine Ausgleichsströme bei aktiven und passiven Balancing-Verfahren.
BMS für Automotive und E-Mobility
Zellstacks, Temperaturfühler, Gesamtspannung und elektrische Fehler lassen sich für Elektrofahrzeuge sowie elektrische Zwei- und Dreiräder simulieren.
Energiespeicher-BMS
Zell- und NTC-Simulation unterstützen die Prüfung von Spannungs- und Temperaturerfassung in stationären Speichersystemen.
BMS für Basisstationsversorgung
Programmierbare Zellzustände, Sequenzen und Fehlerfälle bilden Versorgungsszenarien für Batterie-Management-Systeme in Basisstationen nach.
Schnittstellen, Software und Skalierung
| Ausstattung | Ausführung | Funktion |
|---|---|---|
| LAN | RJ45; TCP oder UDP | PC-Fernsteuerung, Systemintegration und Mehrgerätebetrieb |
| CAN | CAN 2.0 und CAN FD; NB106 nur CAN 2.0 | Steuerung, aktive Messwertübertragung und Prüfstandsankopplung |
| SYNC / TRIG | Separate Takt- und Triggerleitungen | Synchronisierte Abläufe zwischen Chassis im Hochgeschwindigkeitsmodus |
| PC-Software | Kanalkonfiguration, Funktionsprofile, Diagramme und Datenaufzeichnung | Mehrere Kanäle konfigurieren, beobachten und Messdateien verwalten |
| Kaskadierung | Ein Master und bis zu 15 Slaves | Kanäle mehrerer N9000 zentral über den Master steuern und auslesen |
Hochgeschwindigkeitsmodus: Master und Slaves werden per Ethernet verbunden; Takt- und Triggerleitungen werden zusätzlich durchgeschleift. In dieser Betriebsart ist bei den Batteriemodulen ausschließlich der Quellenbetrieb verfügbar.
Installation und Schutzfunktionen
| Merkmal | Angabe | Hinweis |
|---|---|---|
| Bauform | 177 × 482 × 600 mm einschließlich Griffen; ca. 19 kg | 4 HE, 19-Zoll-Rackmontage mit optionalem Schienensatz |
| AC-Eingang | Einphasig 100–240 V AC; 47–63 Hz | Bis 9 A bei 220 V beziehungsweise 18 A bei 110 V |
| Umgebung | 0–40 °C; 5–90 % r. F., nicht kondensierend; Höhe <2.000 m | Lagertemperatur −20 bis 60 °C |
| Interlock | Potentialfreier Brückenkontakt | Ausgänge lassen sich nur bei geschlossenem Kontakt aktivieren |
| Schutzgrenzen | Überspannung, Überstrom und Überleistung | Bei Auslösung wird der betroffene Ausgang abgeschaltet und der Status angezeigt |
| Aus-Zustand | Normal oder hochohmig | Der hochohmige Modus öffnet interne Relais und verlängert das Einschalten um etwa 300 ms |
FAQ zur N9000
Welche Batteriemodule sind hier berücksichtigt?
Ausschließlich NB101-06-01-B und NB101-06-05-B mit 0,5 mV Spannungsgenauigkeit. Die 0,1-mV-A-Varianten sind nicht Bestandteil dieser Modulauswahl.
Wie viele Zellkanäle sind pro Chassis möglich?
Die standardisierten 0,5-mV-Komplettmodelle bieten 8 bis 36 Kanäle in Vierkanalschritten. Zusatzmodule belegen eigene Steckplätze und reduzieren gegebenenfalls die verfügbare Zellkanalzahl.
Können die Kanäle in Reihe geschaltet werden?
Ja. Die Kanäle sind elektrisch voneinander isoliert und können für einen Zellstack in Reihe verbunden werden. Die zulässigen Kanal- und Isolationsgrenzen sind einzuhalten.
Welche Fehler lassen sich simulieren?
Je Kanal stehen Kurzschluss, Unterbrechung am positiven oder negativen Anschluss und Verpolung zur Verfügung. Das Umschalten ist nur im Quellenbetrieb zulässig.
Wie werden Leitungsverluste kompensiert?
Der Vierleiteranschluss führt separate Sense-Leitungen zum Prüfling. Dadurch wird die Spannung direkt am Anschluss des Prüflings erfasst.
Lassen sich mehrere Chassis synchron betreiben?
Ja. Ein Master kann bis zu 15 Slaves koordinieren; Ethernet sowie separate Takt- und Triggerleitungen verbinden die Geräte im Hochgeschwindigkeitsmodus.
Eignet sich die N9000 für BMS-HIL-Tests?
Ja. Mehrkanalsynchronisation, bidirektionale Zellkanäle sowie Fehler-, Temperatur- und Gesamtspannungssimulation bilden die wesentlichen elektrischen BMS-Schnittstellen nach.
Kann die N9000 AFE-Messkanäle prüfen?
Ja. Die 0,5-mV-Module stellen Zellspannungen mit 0,1 mV Auflösung bereit und ermöglichen damit definierte Prüfpunkte für AFE- und BMS-Messketten.
Ist eine Temperaturfühlersimulation möglich?
Ja, mit einem NB102-Modul. Es bildet Widerstände beziehungsweise NTC-Kennwerte auf 12, 24 oder 36 Kanälen ab; die Ausführung ist separat zu wählen.
Technische Beratung und Projektanfrage
Für die Auslegung benötigen wir die Zahl der Zellkanäle, den Strombereich ±1 A oder ±5 A sowie Anforderungen an Temperatur-, Gesamtspannungs- und Fehlersimulation. Ergänzen Sie Angaben zu HIL-Synchronisation, Schnittstellen, Kaskadierung, Rackeinbau und Sicherheitskonzept.
