Fein aufgelöste Strommessung
Drei Strommessbereiche mit automatischer Bereichswahl erfassen unterschiedliche Stromniveaus; im ±1-mA-Bereich beträgt die Auflösung 0,1 µA.
N8361F – Bipolare Vierquadranten-DC-Stromversorgung mit 200 W
Für analoge Schaltungen und Automotive-Elektronik mit positiven und negativen Spannungen sowie Quellen- und Senkenbetrieb.
Die N8361F verbindet umschaltbare positive und negative Ausgangsspannung mit bidirektionalem Stromfluss. Dadurch lassen sich Prüflinge in allen vier Quadranten versorgen oder belasten. Front- und rückseitige Anschlüsse erleichtern den Wechsel zwischen Laboraufbau und Integration in ein Prüfsystem.
Programmierbare Prüfsequenzen
Bis zu zehn SEQ-Dateien mit jeweils 200 Schritten kombinieren Spannung, Stromgrenzen und Verweilzeit zu wiederholbaren Prüfabläufen.
Zusätzliche Spannungsmessung
Ein integriertes DVM misst externe Gleichspannungen von −30 V bis +30 V mit einer Auflösung von 0,1 mV.
Fernsteuerung und Trigger
LAN, RS232 und CAN ermöglichen die Geräteanbindung; digitale I/O unterstützen extern getriggerte Tests im Prüfaufbau.
Persönliche Projektberatung
Sie benötigen Unterstützung bei der Auswahl der passenden Stromversorgung? Unsere technischen Ansprechpartner beraten Sie persönlich zu Ihrer Anwendung.
Technische Ausführung auswählen oder Produktunterlagen direkt aufrufen.
ART.-NR.
Beschreibung
Leistung [P]
Spannung [V]
Strom [A]
N8361F-20-10-200
|
Beschreibung
N8361F Programmierbare bipolare DC-Quelle, 200 W, ±20 V, ±10 A, 2 HE, Vierquadranten-Betrieb, LAN/RS232/CAN
|
Leistung [P]
200
|
Spannung [V]
20
|
Strom [A]
10
|
4-Quadranten DC Quelle
Technische Daten
DC Last Art
Tischgerät
Regenerativ
Last + Quelle
DC Quellen Art
Standard DC Quelle
Bipolar
Tisch Gerät
Bidirektional
Quelle + Senke
Produktkategorie
DC Bidirektional
Elektronisch DC Last
DC Stromversorgung
N8361F: bipolare DC-Stromversorgung im Überblick
Die N8361F ist eine programmierbare bipolare DC-Stromversorgung mit einem Ausgang von −20 V bis +20 V, bidirektionalem Strom bis ±10 A und 200 W Nennleistung. Die Kombination aus wählbarer Spannungspolarität und Stromfluss in beide Richtungen ermöglicht den Betrieb als Quelle und Senke in allen vier Quadranten. Damit unterstützt das Gerät Prüfungen an Elektronik mit positiven oder negativen Betriebsspannungen sowie Ground-Offset-Tests an Fahrzeugsteuergeräten. Im Source-Modus werden die Spannung und getrennte Stromgrenzen für Aufnahme und Abgabe eingestellt. Für wiederkehrende Abläufe stehen gespeicherte Sequenzen mit verknüpfbaren Schritten zur Verfügung. Drei Strommessbereiche, ein zusätzliches digitales Voltmeter und Vierleiter-Remote-Sense ergänzen die Versorgung um Mess- und Kompensationsfunktionen. Die Bedienung erfolgt über ein 4,3-Zoll-LCD, Tasten und Drehknopf oder über die Kommunikationsschnittstellen. Die Bauhöhe von 2 HE und alternative Anschlüsse an Vorder- und Rückseite unterstützen Tischaufbauten und die Systemintegration.
Zentrale Vorteile
Versorgen und belasten
Positive und negative Spannung sowie bidirektionaler Strom ermöglichen vier Quadranten für Prüfungen mit wechselnder Polarität und Energieflussrichtung.
Schnelle Spannungsänderungen
Anstiegs- und Abfallzeiten unter 50 µs bei Leerlauf oder rein ohmscher Volllast unterstützen dynamische Spannungstests innerhalb einer Polarität.
Kleine Ströme erfassen
Der ±1-mA-Messbereich bietet 0,1 µA Auflösung und 0,05 % + 1 µA Messgenauigkeit bei 23 ±5 °C.
Abläufe wiederholen
Zehn Dateien mit bis zu 200 Schritten, Schleifen und getrennten Stromgrenzen erleichtern reproduzierbare Prüfserien.
Spannung am Prüfling regeln
Vierleiter-Remote-Sense kompensiert den Spannungsabfall der Anschlussleitungen und bezieht die Regelung auf den angeschlossenen Prüfling.
Externes Potenzial messen
Das integrierte DVM erfasst eine externe Gleichspannung bis ±30 V und zeigt den Messwert direkt am Gerät an.
Vierquadrantenbetrieb und Strombegrenzung
Die Spannungspolarität ist positiv oder negativ wählbar. Unabhängig davon kann Strom aus dem Gerät zum Prüfling oder vom Prüfling in das Gerät fließen. Bei gleichem Vorzeichen von Spannung und Strom arbeitet die N8361F als Quelle, bei unterschiedlichen Vorzeichen als Senke. Im Source-Modus begrenzen getrennte Einstellungen den aufgenommenen und den abgegebenen Strom. Local Sense und Remote Sense erlauben die Spannungsregelung am Geräteanschluss beziehungsweise am Prüfling.
Leistungsbereich und Ausführung
| Modell | Ausgangsspannung | Strombereich | Nennleistung | Betrieb |
|---|---|---|---|---|
| N8361F | −20 V bis +20 V | −10 A bis +10 A | 200 W | Vier Quadranten, Quelle/Senke |
Spannung, Strom und Leistung gelten gemeinsam am Arbeitspunkt: Bei 20 V und 10 A beträgt der Leistungsbetrag 200 W, bei 10 V und 10 A 100 W. Die Stromgrenze bleibt auch bei geringerer Spannung auf 10 A begrenzt.
Dynamik, Auflösung und Genauigkeit
| Eigenschaft | Wert | Bedingung / Bedeutung |
|---|---|---|
| Spannungsanstieg / Spannungsabfall | <50 µs / <50 µs | 10–90 % / 90–10 % des Endwerts; Leerlauf oder rein ohmsche Volllast |
| Ausregelzeit nach Lastsprung | <100 µs | Lastsprung 10–90 % bei voller Ausgangsspannung; Rückkehr bis auf 50 mV an den vorherigen Spannungswert |
| Transienter Spannungseinbruch | 600 mV | Lastsprung 10–90 % bei voller Ausgangsspannung |
| Spannungseinstellung | 0,1 mV Auflösung; 0,01 % + 3 mV Genauigkeit | Genauigkeit bei 23 ±5 °C |
| Spannungsrückmessung | 0,1 mV Auflösung; 0,01 % + 2 mV Genauigkeit | Genauigkeit bei 23 ±5 °C |
| Strommessung im ±10-A-Bereich | 0,1 mA Auflösung; 0,05 % + 4 mA Genauigkeit | Genauigkeit bei 23 ±5 °C |
| Strommessung im ±1-A-Bereich | 0,01 mA Auflösung; 0,05 % + 0,4 mA Genauigkeit | Genauigkeit bei 23 ±5 °C |
| Strommessung im ±1-mA-Bereich | 0,1 µA Auflösung; 0,05 % + 1 µA Genauigkeit | Genauigkeit bei 23 ±5 °C |
| Spannungsrestwelligkeit | 1 mV RMS | Messbandbreite 20 Hz–20 MHz |
| Last- / Netzregelung | Jeweils 0,01 % | CV-Betrieb |
Für Genauigkeitsmessungen ist eine Aufwärmzeit von 30 Minuten erforderlich. Die Messgenauigkeitsangaben beziehen sich auf den Zeitraum innerhalb eines Jahres nach der Kalibrierung. Anstiegszeit, Ausregelzeit, Kommunikationsantwort und Polaritätsumschaltung sind unterschiedliche Größen.
Betriebsarten und programmierbare Funktionen
| Funktion | Arbeitsweise | Nutzen |
|---|---|---|
| Source / CV | Spannungsvorgabe mit getrennten Eingangs- und Ausgangsstromgrenzen | Definierte Versorgung und Begrenzung des bidirektionalen Stroms |
| SEQ Edit / SEQ Test | Bis zu 10 Dateien mit jeweils 200 Schritten; Spannung, Stromgrenzen, Verweilzeit und Schrittverknüpfungen | Wiederholbare Spannungsfolgen und Schleifen |
| Strombereichswahl | ±10 A, ±1 A, ±1 mA oder automatische Messbereichswahl | Messbereich an den tatsächlichen Strom anpassen |
| DVM | Ein Messkanal, −30 V bis +30 V, 0,1 mV Auflösung, ±0,01 % F.S. Genauigkeit, 4 Hz, 2 MΩ Eingangswiderstand | Externe Gleichspannung zusätzlich zur Ausgangsrückmessung erfassen |
| Remote Sense | Vierleiteranschluss mit aktiviertem S/Mode Remote | Leitungsabfall zwischen Gerät und Prüfling kompensieren |
Sequenzzeiten richtig auslegen: Rein positive Sequenzen erlauben Verweilzeiten ab 1 ms. Bei rein negativen Sequenzen muss der erste Schritt länger als 50 ms sein; nachfolgende Schritte können ab 1 ms laufen. Bei Polaritätswechseln sind 50 ms Umschaltzeit und eine verbleibende Schritt-Laufzeit von mehr als 50 ms einzuplanen. Zwischen SCPI-Befehlen zur Sequenzbearbeitung ist eine Verzögerung von mindestens 50 ms erforderlich.
Typische Anwendungen
Ground-Offset-Tests an Steuergeräten
Für Fahrzeugsteuergeräte lassen sich positive und negative Masseverschiebungen mit bipolarer Spannung und bidirektionalem Strom im zulässigen Gerätebereich untersuchen.
Elektronik mit beiden Polaritäten
Elektronische Baugruppen können mit positiver oder negativer DC-Spannung geprüft werden. Getrennte Stromgrenzen begrenzen dabei Aufnahme und Abgabe.
Analogschaltungen und Relais
Programmierbare Spannungen und gespeicherte Sequenzen unterstützen wiederholbare Versorgungsprüfungen an Analogschaltungen und Relais.
Schnellladetests an Consumer-Elektronik
Quelle-/Senke-Betrieb und Strommessung unterstützen elektrische Schnellladetests innerhalb von ±20 V, ±10 A und 200 W. Die Protokollansteuerung des Prüflings ist im Prüfaufbau gesondert zu berücksichtigen.
Schnittstellen, Software und Automatisierung
| Ausstattung | Funktion | Einbindung |
|---|---|---|
| LAN | Ethernet-Kommunikation und PC-Anbindung | Gerät und PC im selben IP-Netz betreiben |
| RS232 / CAN | Weitere Schnittstellen zur Fernsteuerung | Anbindung an vorhandene Steuerungsarchitektur |
| Digitale I/O / externer Trigger | Triggergestützte Prüfabläufe; Eingang für 5-V-TTL-Signale | Synchronisation mit externen Testsignalen |
| USB an der Front | Anschluss für USB-Speicher | Speicherfunktion am Gerät |
| N8361F-PC-Software | LAN-Verbindung, Source- und SEQ-Modus, Schutzkonfiguration, Messkurven und Datenaufzeichnung | Messdaten als .ndat-Dateien speichern und historische Daten aufrufen |
Installation und Anschluss
| Merkmal | Ausführung / Bedingung |
|---|---|
| Netzversorgung | Einphasig 100–240 V AC, 47–63 Hz; Netzkennzeichnung am Gerät beachten |
| Bauform und Gewicht | 2 HE, 88 mm Höhe, 214 mm Breite; etwa 4 kg |
| Umgebung | Betrieb 0–40 °C; Lagerung −20 bis +60 °C; 5–90 % relative Feuchte, nicht kondensierend; Höhe unter 2.000 m |

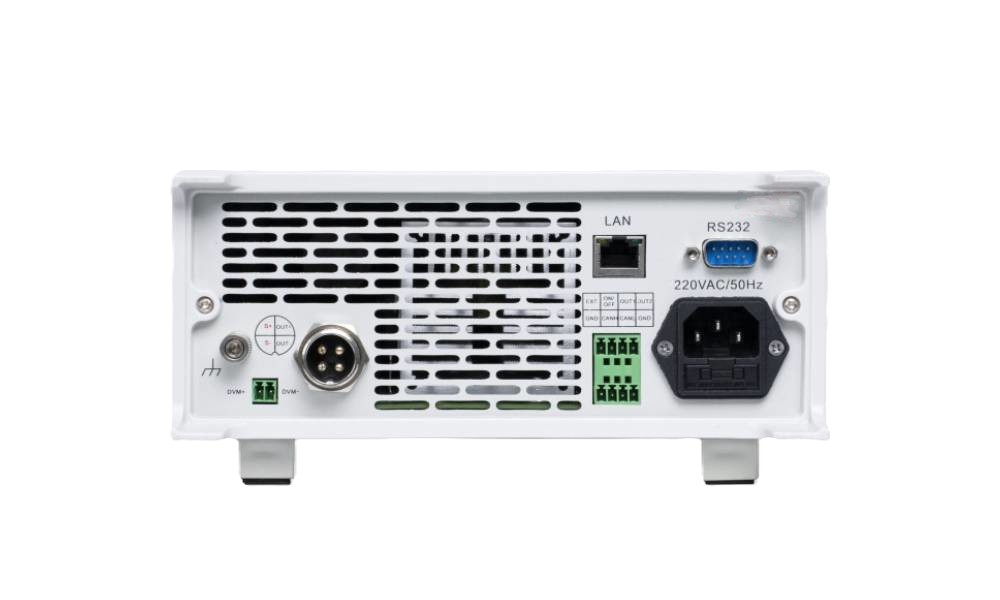

| Leistungsanschluss | Wahlweise Frontbuchsen oder rückseitiger Anschluss; nicht gleichzeitig verwenden |
| Kühlung | Luftauslass an der Rückseite; bei der Integration frei halten |
Schutzfunktionen
OVP, OCP und OPP überwachen Überspannung, Überstrom und Überleistung. Bei Auslösung schaltet das Gerät den Ausgang ab und zeigt den zugehörigen Schutzstatus an. Die Schutzschwellen sind einstellbar; ein auf 0 gesetzter Schutzparameter deaktiviert die betreffende Schutzfunktion. Die Strombegrenzungen im Source-Modus werden getrennt davon für Stromaufnahme und Stromabgabe vorgegeben.
Häufige Fragen zur N8361F
Was bedeutet Vierquadrantenbetrieb?
Die N8361F kombiniert positive und negative Ausgangsspannung mit Stromfluss in beide Richtungen. Sie kann bei beiden Spannungspolaritäten als Quelle oder Senke arbeiten.
Gilt die Zeit unter 50 µs auch beim Polaritätswechsel?
Die Angabe beschreibt Spannungsanstieg und -abfall bei Leerlauf oder rein ohmscher Volllast. Für Polaritätswechsel im SEQ-Modus sind gesonderte Umschalt- und Schrittzeiten einzuhalten.
Wie genau werden kleine Ströme gemessen?
Im ±1-mA-Bereich beträgt die Auflösung 0,1 µA. Die Messgenauigkeit beträgt 0,05 % + 1 µA bei 23 ±5 °C; Auflösung und Genauigkeit sind unterschiedliche Angaben.
Kann eine externe Spannung mitgemessen werden?
Ja. Das eingebaute einkanalige DVM misst −30 V bis +30 V mit 0,1 mV Auflösung und einer Messrate von 4 Hz.
Dürfen Vorder- und Rückseite gleichzeitig angeschlossen werden?
Die Leistungsanschlüsse an Vorder- und Rückseite sind alternativ zu verwenden. Sie dürfen nicht gleichzeitig betrieben werden.
Eignet sich die N8361F für ECU-Ground-Offset-Tests?
Ja. Die bipolare Spannung und der bidirektionale Strom unterstützen Masseverschiebungsprüfungen an Fahrzeugsteuergeräten. Der Prüfaufbau muss innerhalb der elektrischen Gerätegrenzen bleiben. Weitere Themen bietet der Bereich Automotive und E-Mobility.
Lassen sich Analogschaltungen und Relais prüfen?
Ja. Positive oder negative Spannungen versorgen den Prüfling; SEQ-Abläufe ermöglichen wiederholbare Spannungsfolgen mit definierten Stromgrenzen.
Kann das Gerät bei Schnellladetests eingesetzt werden?
Ja, für elektrische Schnellladetests an Consumer-Elektronik innerhalb des Spannungs-, Strom- und Leistungsbereichs. Eine benötigte Ladeprotokollansteuerung ist separat im Prüfaufbau zu berücksichtigen.
