N62400
Niederspannungs-Hochstrom-Last
Low-Voltage High-Current DC Last für Fuel-Cell- und Hochstromanwendungen.
Die N62400 Serie ist eine Low Voltage High Current DC elektronische Last mit bis zu 40 V Spannungsbereich, 6 kW Leistung und hoher Stromfähigkeit – ideal für moderne Hochstrom-Prüfanwendungen. Ein besonderer Vorteil ist die niedrige minimale Betriebsspannung, wodurch bereits bei 0,2 V der maximale Strom erreicht werden kann (z. B. N62406-40-1200: 1200 A @ 0,2 V).
Diese Eigenschaft macht das Modell perfekt für Fuel-Cell-Tests, Niederspannungs-Power-Rails, DC-DC-Wandler und Hochstrom-Netzteiltests, bei denen hohe Ströme bereits bei sehr niedrigen Spannungen erforderlich sind. Durch Betriebsarten wie CC, CV, CR und CP, dynamische Tests sowie Lade-/Entladefunktionen lassen sich reale Lastbedingungen präzise simulieren.

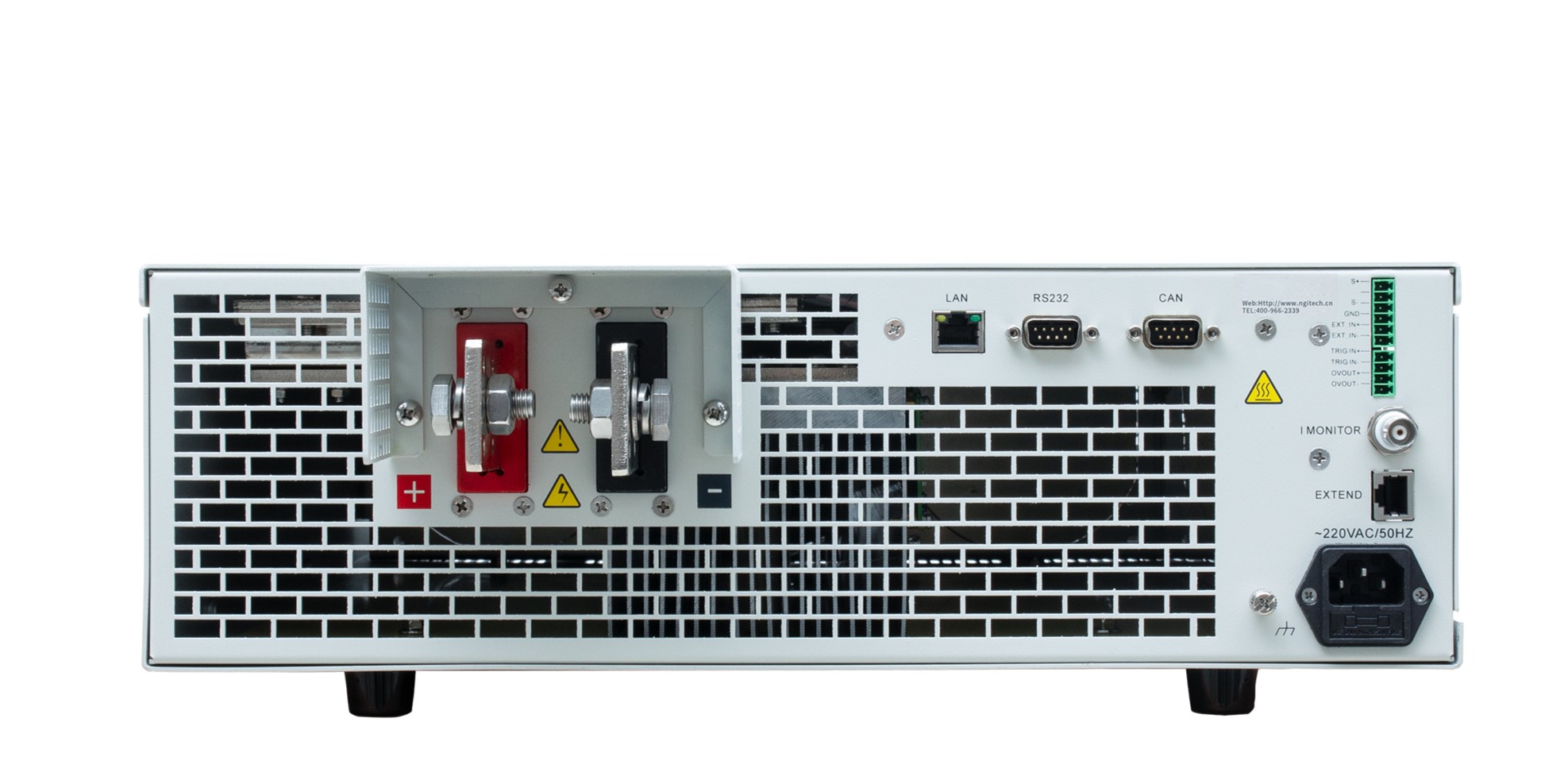

Das kompakte 3U-Rackdesign sowie LAN-, RS232- und CAN-Schnittstellen ermöglichen eine einfache Integration in automatisierte Testsysteme und industrielle Prüfstände.
|
Beschreibung
N62401-40-200 Niedervolt-Hochstrom-DC-Last, 1 kW, 40 V, 200 A, 3 HE, min. Betriebsspannung 0,2 V
|
Leistung [P]
1000
|
Spannung [V]
40
|
Strom [A]
200
|
Technische Daten
Bauhöhe in HE
6
3
DC Last Art
Hochstrom
Kanalanzahl
Einkanal
max. Leistung (W)
1000
3000
5000
6000
4000
2000
max. Spannung (V)
40
max. Strom (A)
1000
800
1200
600
400
200
Produktkategorie
Elektronisch DC Last
|
Beschreibung
N62402-40-400 Niedervolt-Hochstrom-DC-Last, 2 kW, 40 V, 400 A, 3 HE, min. Betriebsspannung 0,2 V
|
Leistung [P]
2000
|
Spannung [V]
40
|
Strom [A]
400
|
Technische Daten
Bauhöhe in HE
6
3
DC Last Art
Hochstrom
Kanalanzahl
Einkanal
max. Leistung (W)
1000
3000
5000
6000
4000
2000
max. Spannung (V)
40
max. Strom (A)
1000
800
1200
600
400
200
Produktkategorie
Elektronisch DC Last
|
Beschreibung
N62403-40-600 Niedervolt-Hochstrom-DC-Last, 3 kW, 40 V, 600 A, 3 HE, min. Betriebsspannung 0,2 V
|
Leistung [P]
3000
|
Spannung [V]
40
|
Strom [A]
600
|
Technische Daten
Bauhöhe in HE
6
3
DC Last Art
Hochstrom
Kanalanzahl
Einkanal
max. Leistung (W)
1000
3000
5000
6000
4000
2000
max. Spannung (V)
40
max. Strom (A)
1000
800
1200
600
400
200
Produktkategorie
Elektronisch DC Last
|
Beschreibung
N62404-40-800 Niedervolt-Hochstrom-DC-Last, 4 kW, 40 V, 800 A, 6 HE, min. Betriebsspannung 0,2 V
|
Leistung [P]
4000
|
Spannung [V]
40
|
Strom [A]
800
|
Technische Daten
Bauhöhe in HE
6
3
DC Last Art
Hochstrom
Kanalanzahl
Einkanal
max. Leistung (W)
1000
3000
5000
6000
4000
2000
max. Spannung (V)
40
max. Strom (A)
1000
800
1200
600
400
200
Produktkategorie
Elektronisch DC Last
|
Beschreibung
N62405-40-1000 Niedervolt-Hochstrom-DC-Last, 5 kW, 40 V, 1000 A, 6 HE, min. Betriebsspannung 0,2 V
|
Leistung [P]
5000
|
Spannung [V]
40
|
Strom [A]
1000
|
Technische Daten
Bauhöhe in HE
6
3
DC Last Art
Hochstrom
Kanalanzahl
Einkanal
max. Leistung (W)
1000
3000
5000
6000
4000
2000
max. Spannung (V)
40
max. Strom (A)
1000
800
1200
600
400
200
Produktkategorie
Elektronisch DC Last
|
Beschreibung
N62406-40-1200 Niedervolt-Hochstrom-DC-Last, 6 kW, 40 V, 1200 A, 6 HE, min. Betriebsspannung 0,2 V
|
Leistung [P]
6000
|
Spannung [V]
40
|
Strom [A]
1200
|
Technische Daten
Bauhöhe in HE
6
3
DC Last Art
Hochstrom
Kanalanzahl
Einkanal
max. Leistung (W)
1000
3000
5000
6000
4000
2000
max. Spannung (V)
40
max. Strom (A)
1000
800
1200
600
400
200
Produktkategorie
Elektronisch DC Last
N62400 Serie: Programmierbare DC-Last für Hochstrom-Anwendungen bei Niederspannung
In der industriellen Prüfung von Niederspannungskomponenten wie Brennstoffzellen stellt die präzise Lastsimulation bei sinkenden Spannungspegeln eine zentrale technologische Herausforderung dar. Die N62400-Serie wurde speziell dafür entwickelt, extrem hohe Ströme bei sehr niedrigen Spannungen stabil und reproduzierbar aufzunehmen.
Mit Strömen bis 1200 A bei Spannungen ab 0,2 V ermöglicht das System eine lückenlose Charakterisierung von Einzelzellen und anderen Hochstrom-Prüflingen über den gesamten relevanten Betriebsbereich. Die Kombination aus robuster Hardwarearchitektur, hoher Readback-Genauigkeit und effizienter Automatisierung macht die Serie zu einer leistungsfähigen Lösung für Forschung, Entwicklung und industrielle Qualitätssicherung.
Zentrale Vorteile und Anwendernutzen
Die N62400-Serie kombiniert hohe Leistungsdichte mit einer speziell auf Niederspannungs-Hochstromtests ausgelegten Regelungstechnik.
Typische Anwendungsgebiete
Die N62400-Serie ist überall dort im Einsatz, wo hohe Ströme bei sehr niedrigen Spannungen präzise und reproduzierbar aufgenommen werden müssen.
Analyse von Einzelzellen und Stacks, die sehr niedrige Spannungen liefern, aber mit hohen Strömen belastet werden müssen.
Normgerechte Lade- und Entladezyklen sowie präzise Bestimmung des Innenwiderstands von Energiespeichern.
Prüfung von DC/DC-Wandlern, Stromschienen und Hochstrom-Steckverbindern, insbesondere im Bereich E-Mobilität.
Funktions- und Systembeschreibung
Die N62400-Serie arbeitet als voll programmierbare DC-Last und bietet die klassischen vier Grundbetriebsarten für statische und dynamische Prüfaufgaben.
Technische Kerndaten im Überblick
Modellvarianten und Leistungsstufen
Die Serie bietet sechs Leistungsstufen zur exakten Skalierung der Testkapazität für Hochstrom-Anwendungen im Niederspannungsbereich.
| Modell | Spannung | Strom | Leistung |
|---|---|---|---|
| N62401-40-200 | 40 V | 200 A | 1000 W |
| N62402-40-400 | 40 V | 400 A | 2000 W |
| N62403-40-600 | 40 V | 600 A | 3000 W |
| N62404-40-800 | 40 V | 800 A | 4000 W |
| N62405-40-1000 | 40 V | 1000 A | 5000 W |
| N62406-40-1200 | 40 V | 1200 A | 6000 W |
Systemintegration und Automatisierung
Für die Einbindung in Automatic Test Equipment bietet die N62400-Serie eine leistungsfähige Schnittstellenlandschaft sowie umfangreiche Möglichkeiten zur Sequenzsteuerung und externen Ankopplung.
Strategischer Mehrwert für industrielle Anwender
Die N62400-Serie bietet eine hohe Prozessstabilität im industriellen Dauerbetrieb. Die hohe Readback-Genauigkeit reduziert Messunsicherheiten und beschleunigt die Validierung komplexer Ergebnisse in Forschung und Entwicklung.
Dank robuster Systemarchitektur, effizienter Luftkühlung und kompakter Bauform lassen sich leistungsstarke Prüfstände mit hoher Kanaldichte auf begrenztem Raum realisieren. Dies senkt die Betriebskosten pro Testpunkt und schafft gleichzeitig eine stabile Grundlage für zukünftige Erweiterungen.
