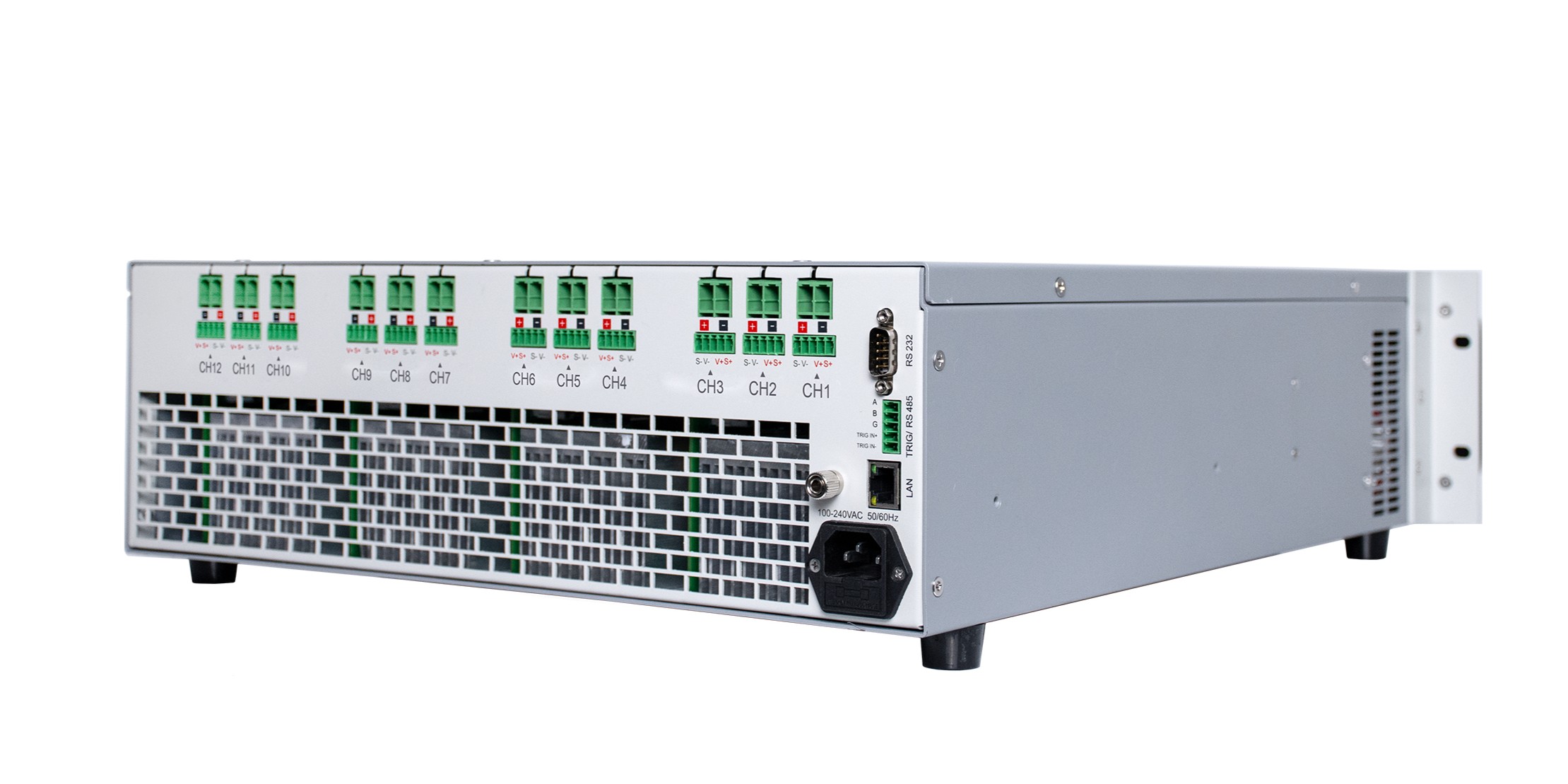

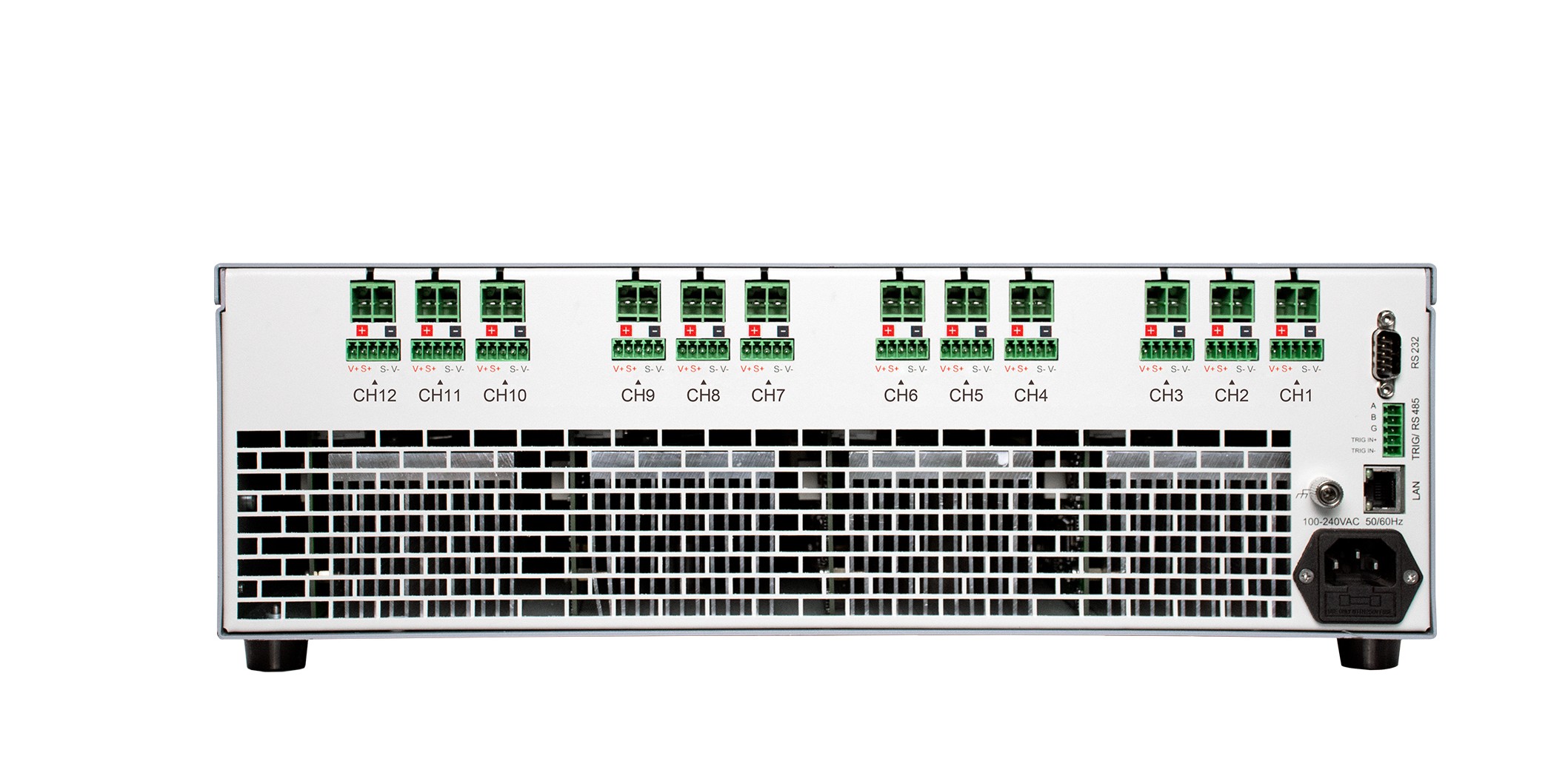

N61100
Elektronische Mehrkanal DC Last
Mehrkanal DC Last mit hoher Kanaldichte für parallele Produkttests.
Die N61100 Serie ist eine mehrkanalige, programmierbare DC elektronische Last mit bis zu 12 Kanälen in 3U, Spannungsbereichen von 0–80 V / 0–150 V / 0–600 V, Strömen bis 120 A und Leistungen bis 900 W (2CH) bzw. 150 W pro Kanal bei 12CH). Durch die hohe Integrationsdichte ersetzt sie mehrere Einzelgeräte und reduziert Rackplatz sowie Systemkosten erheblich. Mit CC, CV, CR, CP sowie kombinierten Modi (CVCC, CRCC, CPCC, CVCR), dynamischem Sweep bis 30 kHz, OCP/OPP/OVP-Tests, LED-Simulation und Entladetests eignet sich die Serie ideal für Netzteiltests, Batterie- und BMS-Prüfungen, LED-Treiber-Tests, Automotive-Elektronik und automatisierte Produktionssysteme. Die schnelle Kanalreaktion (<10 ms) sorgt für realistische Lastsimulationen in anspruchsvollen Testumgebungen. LAN, RS232 und RS485 ermöglichen eine einfache Integration in ATE-Systeme und industrielle Prüfstände.
|
Beschreibung
N61112-80-20 Mehrkanal-DC-Last, 12 × 150 W/80 V/20 A je Kanal, 3 HE, sync./async. steuerbar
|
Leistung [P]
150
|
Spannung [V]
80
|
Strom [A]
20
|
Technische Daten
Bauhöhe in HE
3
DC Last Art
Mehrkanal
Kanalanzahl
Mehrkanal
max. Leistung (W)
540
900
300
150
max. Spannung (V)
80
600
150
max. Strom (A)
15
5
10
20
30
120
60
40
|
Beschreibung
N61112-150-20 Mehrkanal-DC-Last, 12 × 150 W/150 V/20 A je Kanal, 3 HE, sync./async. steuerbar
|
Leistung [P]
150
|
Spannung [V]
150
|
Strom [A]
20
|
Technische Daten
Bauhöhe in HE
3
DC Last Art
Mehrkanal
Kanalanzahl
Mehrkanal
max. Leistung (W)
540
900
300
150
max. Spannung (V)
80
600
150
max. Strom (A)
15
5
10
20
30
120
60
40
|
Beschreibung
N61112-600-05 Mehrkanal-DC-Last, 12 × 150 W/600 V/5 A je Kanal, 3 HE, sync./async. steuerbar
|
Leistung [P]
150
|
Spannung [V]
600
|
Strom [A]
5
|
Technische Daten
Bauhöhe in HE
3
DC Last Art
Mehrkanal
Kanalanzahl
Mehrkanal
max. Leistung (W)
540
900
300
150
max. Spannung (V)
80
600
150
max. Strom (A)
15
5
10
20
30
120
60
40
|
Beschreibung
N61102-600-30 Mehrkanal-DC-Last, 2 × 900 W/600 V/30 A je Kanal, 3 HE, sync./async. steuerbar
|
Leistung [P]
900
|
Spannung [V]
600
|
Strom [A]
30
|
Technische Daten
Bauhöhe in HE
3
DC Last Art
Mehrkanal
Kanalanzahl
Mehrkanal
max. Leistung (W)
540
900
300
150
max. Spannung (V)
80
600
150
max. Strom (A)
15
5
10
20
30
120
60
40
|
Beschreibung
N61106-80-40 Mehrkanal-DC-Last, 6 × 300 W/80 V/40 A je Kanal, 3 HE, sync./async. steuerbar
|
Leistung [P]
300
|
Spannung [V]
80
|
Strom [A]
40
|
Technische Daten
Bauhöhe in HE
3
DC Last Art
Mehrkanal
Kanalanzahl
Mehrkanal
max. Leistung (W)
540
900
300
150
max. Spannung (V)
80
600
150
max. Strom (A)
15
5
10
20
30
120
60
40
|
Beschreibung
N61106-150-40 Mehrkanal-DC-Last, 6 × 300 W/150 V/40 A je Kanal, 3 HE, sync./async. steuerbar
|
Leistung [P]
300
|
Spannung [V]
150
|
Strom [A]
40
|
Technische Daten
Bauhöhe in HE
3
DC Last Art
Mehrkanal
Kanalanzahl
Mehrkanal
max. Leistung (W)
540
900
300
150
max. Spannung (V)
80
600
150
max. Strom (A)
15
5
10
20
30
120
60
40
|
Beschreibung
N61106-600-10 Mehrkanal-DC-Last, 6 × 300 W/600 V/10 A je Kanal, 3 HE, sync./async. steuerbar
|
Leistung [P]
300
|
Spannung [V]
600
|
Strom [A]
10
|
Technische Daten
Bauhöhe in HE
3
DC Last Art
Mehrkanal
Kanalanzahl
Mehrkanal
max. Leistung (W)
540
900
300
150
max. Spannung (V)
80
600
150
max. Strom (A)
15
5
10
20
30
120
60
40
|
Beschreibung
N61104-80-60 Mehrkanal-DC-Last, 4 × 540 W/80 V/60 A je Kanal, 3 HE, sync./async. steuerbar
|
Leistung [P]
540
|
Spannung [V]
80
|
Strom [A]
60
|
Technische Daten
Bauhöhe in HE
3
DC Last Art
Mehrkanal
Kanalanzahl
Mehrkanal
max. Leistung (W)
540
900
300
150
max. Spannung (V)
80
600
150
max. Strom (A)
15
5
10
20
30
120
60
40
|
Beschreibung
N61104-150-60 Mehrkanal-DC-Last, 4 × 540 W/150 V/60 A je Kanal, 3 HE, sync./async. steuerbar
|
Leistung [P]
540
|
Spannung [V]
150
|
Strom [A]
60
|
Technische Daten
Bauhöhe in HE
3
DC Last Art
Mehrkanal
Kanalanzahl
Mehrkanal
max. Leistung (W)
540
900
300
150
max. Spannung (V)
80
600
150
max. Strom (A)
15
5
10
20
30
120
60
40
|
Beschreibung
N61100.1 Mehrkanal-DC-Last, 4 × 540 W/600 V/15 A je Kanal, 3 HE, sync./async. steuerbar
|
Leistung [P]
540
|
Spannung [V]
600
|
Strom [A]
15
|
Technische Daten
Bauhöhe in HE
3
DC Last Art
Mehrkanal
Kanalanzahl
Mehrkanal
max. Leistung (W)
540
900
300
150
max. Spannung (V)
80
600
150
max. Strom (A)
15
5
10
20
30
120
60
40
|
Beschreibung
N61102-80-120 Mehrkanal-DC-Last, 2 × 900 W/80 V/120 A je Kanal, 3 HE, sync./async. steuerbar
|
Leistung [P]
900
|
Spannung [V]
80
|
Technische Daten
Bauhöhe in HE
3
DC Last Art
Mehrkanal
Kanalanzahl
Mehrkanal
max. Leistung (W)
540
900
300
150
max. Spannung (V)
80
600
150
max. Strom (A)
15
5
10
20
30
120
60
40
|
Beschreibung
N61102-80-120 Mehrkanal-DC-Last, 2 × 900 W/80 V/120 A je Kanal, 3 HE, sync./async. steuerbar
|
Leistung [P]
900
|
Spannung [V]
120
|
Technische Daten
Bauhöhe in HE
3
DC Last Art
Mehrkanal
Kanalanzahl
Mehrkanal
max. Leistung (W)
540
900
300
150
max. Spannung (V)
80
600
150
max. Strom (A)
15
5
10
20
30
120
60
40
|
Beschreibung
N61102-150-120 Mehrkanal-DC-Last, 2 × 900 W/150 V/120 A je Kanal, 3 HE, sync./async. steuerbar
|
Leistung [P]
900
|
Spannung [V]
150
|
Strom [A]
120
|
Technische Daten
Bauhöhe in HE
3
DC Last Art
Mehrkanal
Kanalanzahl
Mehrkanal
max. Leistung (W)
540
900
300
150
max. Spannung (V)
80
600
150
max. Strom (A)
15
5
10
20
30
120
60
40
Mehrkanalige DC-Elektronische Last der Serie N61100: Hochpräzise Testlösungen für industrielle R&D- und QA-Umgebungen
In modernen automatisierten Testumgebungen ist die Balance zwischen Kanaldichte, Präzision und Verarbeitungsgeschwindigkeit ein entscheidender Wettbewerbsfaktor. Die Serie N61100 wurde als hochintegrierte, programmierbare DC-Elektronische Last im kompakten 19-Zoll-3U-Format entwickelt, um diese Anforderungen effizient abzudecken.
Mit einer Kommunikationsreaktionszeit von ≤ 5 ms, hoher Systemstabilität und bis zu 12 Kanälen pro Einheit ersetzt die Serie mehrere Standalone-Geräte in einer einzigen Plattform. Dadurch werden Investitionskosten, Platzbedarf und Integrationsaufwand im Prüfstand deutlich reduziert.
Zentrale Vorteile für den Anwender
Die Architektur der N61100-Serie bietet gezielte Merkmale zur Optimierung industrieller Prüfzyklen in Forschung, Entwicklung und Qualitätssicherung.
Typische Anwendungsbereiche
Durch ihre hohe Flexibilität und spezialisierten Betriebsarten eignet sich die N61100-Serie für eine Vielzahl industrieller Prüfszenarien.
Präzise Kapazitätsprüfungen und Entladetests an Lithium-Ionen-Zellen und Speichersystemen unter definierten Lastbedingungen.
Validierung von LED-Treiber-Netzteilen unter realitätsnahen Lastbedingungen mit dediziertem LED-Modus.
Simultanprüfung von PC-Netzteilen, Server-Power-Supplies und industriellen Multi-Rail-Systemen.
Dynamische Lasttests zur Simulation realer Bordnetz-Betriebsbedingungen und zur Prüfung elektronischer Steuergeräte.
Einsatz in ATE-Systemen für Hochdurchsatz-Qualitätssicherung in der Consumer-Electronics- und Halbleiterindustrie.
Funktions- und Systembeschreibung
Das Regelungskonzept der N61100-Serie kombiniert klassische Standard-Betriebsarten mit spezialisierten Hybrid-Modi, um komplexe Testanforderungen präzise abzubilden.
Spezialfunktionen und Bedienung
Simulation einer LED-Last auf Basis eines Ersatzschaltbilds mit Serienwiderstand Rd und Durchlassspannung Vf.
Unterstützt die Nachbildung spezieller Lastcharakteristiken und liefert wertvolle Daten für R&D-Anwendungen.
Detaillierte Rippel- und Wellenformanalyse direkt im Gerät zur Reduzierung externer Messtechnik in Standard-Tests.

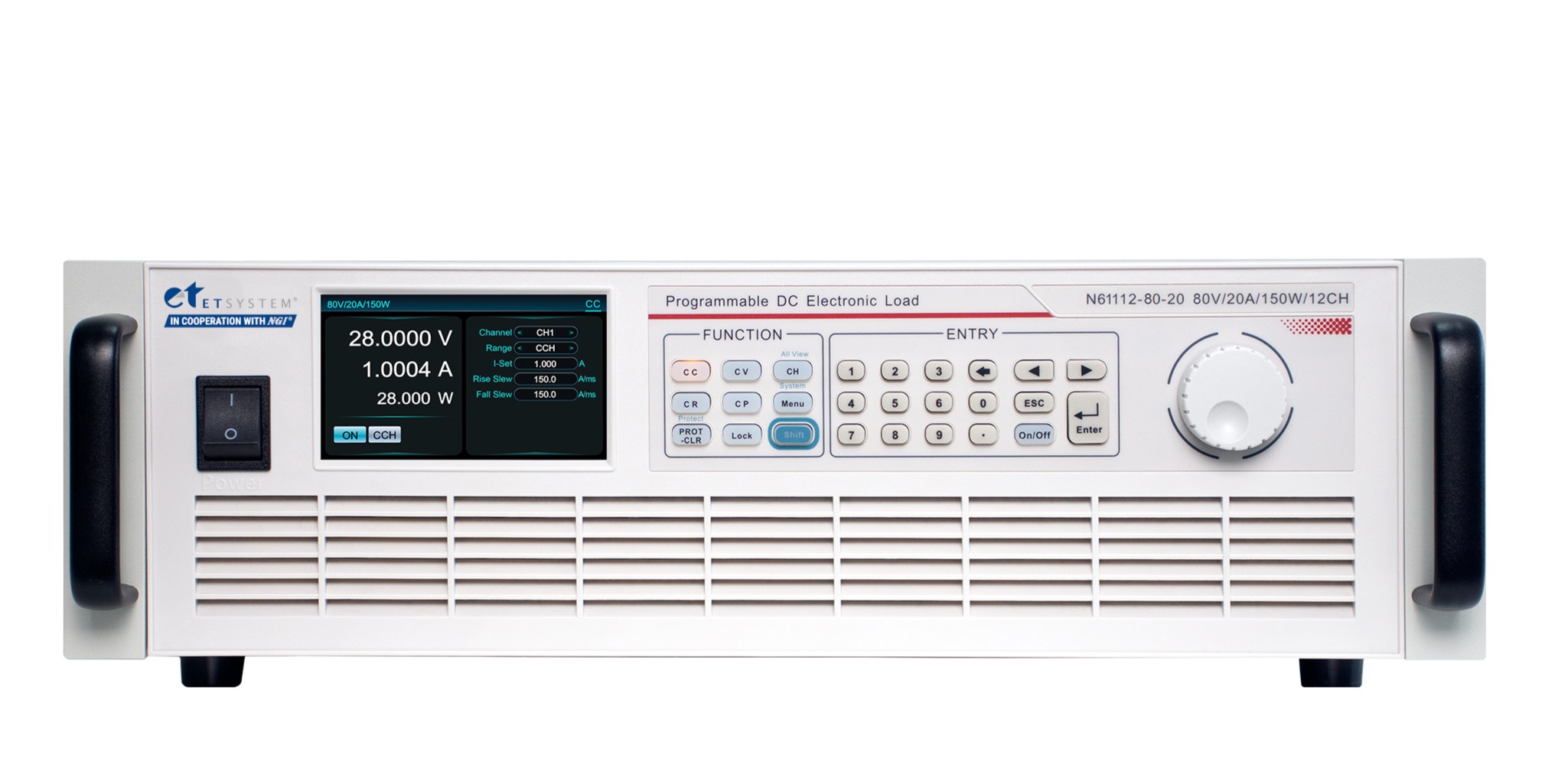

Das hochauflösende 4,3-Zoll-LCD und das numerische Tastenfeld ermöglichen eine direkte, komfortable Gerätebedienung.
Technische Kerndaten
Varianten und Konfigurationsmöglichkeiten
Die Serie N61100 ist in mehreren Bestückungsvarianten erhältlich, um die optimale Balance zwischen Kanalkonzentration und Einzelleistung pro Kanal bereitzustellen.
| Modellreihe | Kanäle | Leistung | Fokus |
|---|---|---|---|
| N61112 | 12 | 150 W pro Kanal | Maximale Kanaldichte für kleine Lasten |
| N61106 | 6 | 300 W pro Kanal | Universelle Anwendung für mittlere Lasten |
| N61104 | 4 | 540 W pro Kanal | Hohe Leistung bei moderater Kanalanzahl |
| N61102 | 2 | 900 W pro Konfiguration | Spitzenleistung für anspruchsvolle Einzeltests |
Die maximalen Strom- und Spannungswerte variieren innerhalb der Modellreihen abhängig von der gewählten Spannungsebene.
Integration und Automatisierung
Die N61100-Serie wurde konsequent für Industrie-4.0-Umgebungen und digitalisierte Testarchitekturen entwickelt und lässt sich nahtlos in bestehende ATE-Systeme integrieren.
Strategischer Mehrwert für industrielle Anwender
Die Serie N61100 bietet eine hohe Investitionssicherheit durch robuste Bauweise, hohe Integrationsdichte und langfristige Skalierbarkeit. Die Reduktion des Rack-Platzbedarfs und die Konsolidierung mehrerer Funktionen in einem Gerät senken die Gesamtkosten der Testinfrastruktur nachhaltig.
Anwender profitieren zusätzlich von lokaler Expertise, technischem Support und Projektplanung direkt aus Deutschland. Dies reduziert Ausfallzeiten und unterstützt eine schnelle, praxisnahe Integration in bestehende Prüfsysteme.
