N3600
DC Stromversorgung
Wide-Range DC Stromversorgung bis 1200 V und 9 kW für Labor, Automotive und ATE

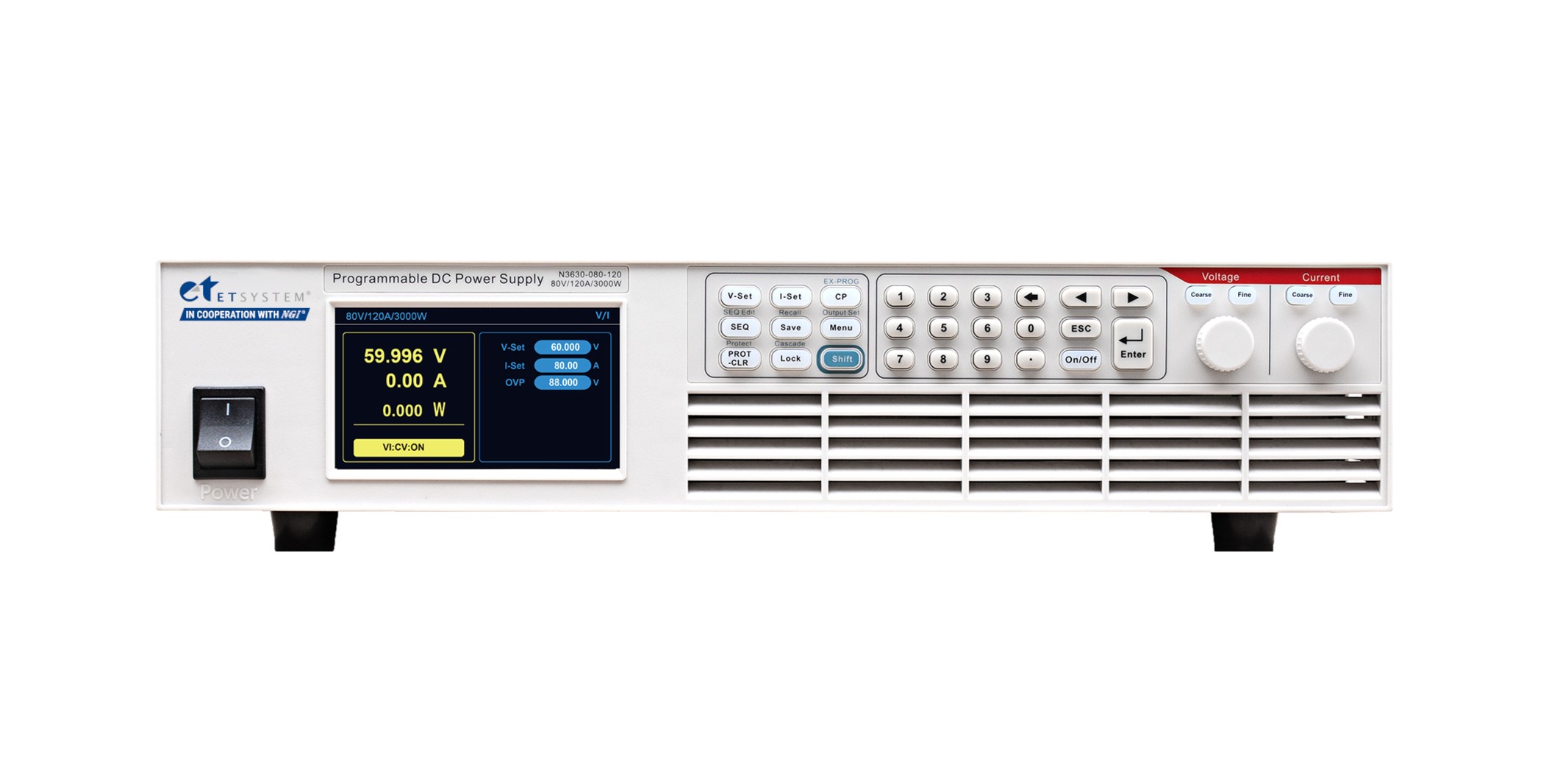

Die N3600 Serie ist eine Wide-Range programmierbare DC Stromversorgung mit einem großen Arbeitsbereich von 16 V bis 1200 V, 5 A bis 1500 A und bis zu 9 kW Leistung. Durch den breiten Arbeitsbereich kann ein Gerät mehrere klassische Netzgeräte ersetzen und reduziert dadurch Kosten sowie Platzbedarf im Testaufbau. Die Serie unterstützt CC, CV und CP Betriebsarten, SEQ-Testfunktionen sowie Kaskadierung mehrerer Geräte für höhere Leistung. Damit eignet sich die N3600 optimal für Anwendungen in Battery Testing, Fuel Cell, Automotive Electronics, Industrial Automation, ATE-Systemen sowie Labor- und Entwicklungstests. Dank analoger Programmierung, LAN/RS232 Schnittstellen und Remote-Sense kann die Stromversorgung einfach in automatisierte Prüfstände integriert werden. Die robuste 19"-Bauform erlaubt sowohl Bench- als auch Rack-Einsatz in industriellen Testumgebungen. Die Wide-Range Architektur ermöglicht hohe Spannung oder hohen Strom innerhalb eines Gerätes — ideal für flexible Entwicklungsumgebungen mit wechselnden Testanforderungen.
|
Beschreibung
N3608-080-060 Programmierbare Wide-Range-DC-Quelle, 0,8 kW, 80 V, 60 A, 2 HE, RS232/LAN
|
Leistung [P]
800
|
Spannung [V]
80
|
Strom [A]
60
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3612-080-060 Programmierbare Wide-Range-DC-Quelle, 1,2 kW, 80 V, 60 A, 2 HE, RS232/LAN
|
Leistung [P]
1200
|
Spannung [V]
80
|
Strom [A]
60
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3612-240-030 Programmierbare Wide-Range-DC-Quelle, 1,2 kW, 240 V, 30 A, 2 HE, RS232/LAN
|
Leistung [P]
1200
|
Spannung [V]
240
|
Strom [A]
30
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3618-016-250 Programmierbare Wide-Range-DC-Quelle, 1,8 kW, 16 V, 250 A, 2 HE, RS232/LAN
|
Leistung [P]
1800
|
Spannung [V]
16
|
Strom [A]
250
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3618-080-120 Programmierbare Wide-Range-DC-Quelle, 1,8 kW, 80 V, 120 A, 2 HE, RS232/LAN
|
Leistung [P]
1800
|
Spannung [V]
80
|
Strom [A]
120
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3618-240-060 Programmierbare Wide-Range-DC-Quelle, 1,8 kW, 240 V, 60 A, 2 HE, RS232/LAN
|
Leistung [P]
1800
|
Spannung [V]
240
|
Strom [A]
60
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3618-600-005 Programmierbare Wide-Range-DC-Quelle, 1,8 kW, 600 V, 5 A, 2 HE, RS232/LAN
|
Leistung [P]
1800
|
Spannung [V]
600
|
Strom [A]
5
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3618-600-020 Programmierbare Wide-Range-DC-Quelle, 1,8 kW, 600 V, 20 A, 2 HE, RS232/LAN
|
Leistung [P]
1800
|
Spannung [V]
600
|
Strom [A]
20
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3618-800-015 Programmierbare Wide-Range-DC-Quelle, 1,8 kW, 800 V, 15 A, 2 HE, RS232/LAN
|
Leistung [P]
1800
|
Spannung [V]
800
|
Strom [A]
15
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3618-1000-010 Programmierbare Wide-Range-DC-Quelle, 1,8 kW, 1000 V, 10 A, 2 HE, RS232/LAN
|
Leistung [P]
1800
|
Spannung [V]
1000
|
Strom [A]
10
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3618-1200-008 Programmierbare Wide-Range-DC-Quelle, 1,8 kW, 1200 V, 8 A, 2 HE, RS232/LAN
|
Leistung [P]
1800
|
Spannung [V]
1200
|
Strom [A]
8
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3618-360-035 Programmierbare Wide-Range-DC-Quelle, 1,8 kW, 360 V, 35 A, 2 HE, RS232/LAN
|
Leistung [P]
1800
|
Spannung [V]
360
|
Strom [A]
35
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3630-016-500 Programmierbare Wide-Range-DC-Quelle, 3 kW, 16 V, 500 A, 2 HE, RS232/LAN
|
Leistung [P]
3000
|
Spannung [V]
16
|
Strom [A]
500
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3630-080-120 Programmierbare Wide-Range-DC-Quelle, 3 kW, 80 V, 120 A, 2 HE, RS232/LAN
|
Leistung [P]
3000
|
Spannung [V]
80
|
Strom [A]
120
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3630-240-060 Programmierbare Wide-Range-DC-Quelle, 3 kW, 240 V, 60 A, 2 HE, RS232/LAN
|
Leistung [P]
3000
|
Spannung [V]
240
|
Strom [A]
60
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3630-360-035 Programmierbare Wide-Range-DC-Quelle, 3 kW, 360 V, 35 A, 2 HE, RS232/LAN
|
Leistung [P]
3000
|
Spannung [V]
360
|
Strom [A]
35
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3630-600-020 Programmierbare Wide-Range-DC-Quelle, 3 kW, 600 V, 20 A, 2 HE, RS232/LAN
|
Leistung [P]
3000
|
Spannung [V]
600
|
Strom [A]
20
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3630-800-015 Programmierbare Wide-Range-DC-Quelle, 3 kW, 800 V, 15 A, 2 HE, RS232/LAN
|
Leistung [P]
3000
|
Spannung [V]
800
|
Strom [A]
15
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3630-1000-010 Programmierbare Wide-Range-DC-Quelle, 3 kW, 1000 V, 10 A, 2 HE, RS232/LAN
|
Leistung [P]
3000
|
Spannung [V]
1000
|
Strom [A]
10
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3630-1200-008 Programmierbare Wide-Range-DC-Quelle, 3 kW, 1200 V, 8 A, 2 HE, RS232/LAN
|
Leistung [P]
3000
|
Spannung [V]
1200
|
Strom [A]
8
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3660-800-030 Programmierbare Wide-Range-DC-Quelle, 6 kW, 800 V, 30 A, 4 HE, RS232/LAN
|
Leistung [P]
6000
|
Spannung [V]
800
|
Strom [A]
30
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3660-360-070 Programmierbare Wide-Range-DC-Quelle, 6 kW, 360 V, 70 A, 4 HE, RS232/LAN
|
Leistung [P]
6000
|
Spannung [V]
360
|
Strom [A]
70
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3660-600-040 Programmierbare Wide-Range-DC-Quelle, 6 kW, 600 V, 40 A, 4 HE, RS232/LAN
|
Leistung [P]
6000
|
Spannung [V]
600
|
Strom [A]
40
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
|
Beschreibung
N3660-240-120 Programmierbare Wide-Range-DC-Quelle, 6 kW, 240 V, 120 A, 4 HE, RS232/LAN
|
Leistung [P]
6000
|
Spannung [V]
240
|
Strom [A]
120
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Produktkategorie
DC Stromversorgung
N3600 Serie: Hochpräzise programmierbare DC-Stromversorgung für R&D und automatisierte Testumgebungen
Die N3600 Serie ist eine breitbandige programmierbare DC-Stromversorgung für industrielle Prüffelder, Forschungs- und Entwicklungslabore sowie automatisierte Testsysteme. Durch das Wide-Range-Design, die hohe Leistungsdichte und die präzise digitale Regelung eignet sich die Serie für Anwendungen mit stark variierenden Spannungs- und Stromanforderungen.
Der zentrale Mehrwert liegt in der Kombination aus flexibler Leistungsanpassung, schneller Reaktion, umfangreichen Schutzfunktionen und guter Integrationsfähigkeit. Damit unterstützt die N3600 Serie reproduzierbare Prüfprozesse, reduziert den Hardwareaufwand und erhöht die Effizienz in Labor, Entwicklung und Produktion.
Zentrale Anwendervorteile
Typische Anwendungsbereiche
Im CP-Modus lassen sich Lade- und Entladevorgänge mit konstanter Leistung für Batterietests und BMS-Validierung präzise nachbilden.
Mit dem Sequenz-Modus können Bordnetzprofile, Startvorgänge, Spannungseinbrüche und Lastabwürfe automatisiert simuliert werden.
Die hohe thermische Stabilität und zuverlässige Regelung machen die Serie geeignet für Langzeittests in der Halbleiterfertigung.
Simulation von DC-Eingangsbedingungen für PV-Inverter sowie Prüfung von DC-DC-Wandlern und leistungselektronischen Komponenten.
Funktions- und Systembeschreibung
Technische Kerndaten
| Parameter | N3600 Serie | Bemerkung |
|---|---|---|
| Bauformen | 2HE / 4HE / 6HE | Je nach Modell und Leistungsklasse |
| Beispielmodelle | N3608, N3612, N3690 | Vom Kompaktgerät bis Hochleistungssystem |
| Spannungsbereich | Bis 1200 V | Je nach Ausführung |
| Leistungsskalierung | Bis 90 kW im Verbund | Bei Hochleistungssystemen |

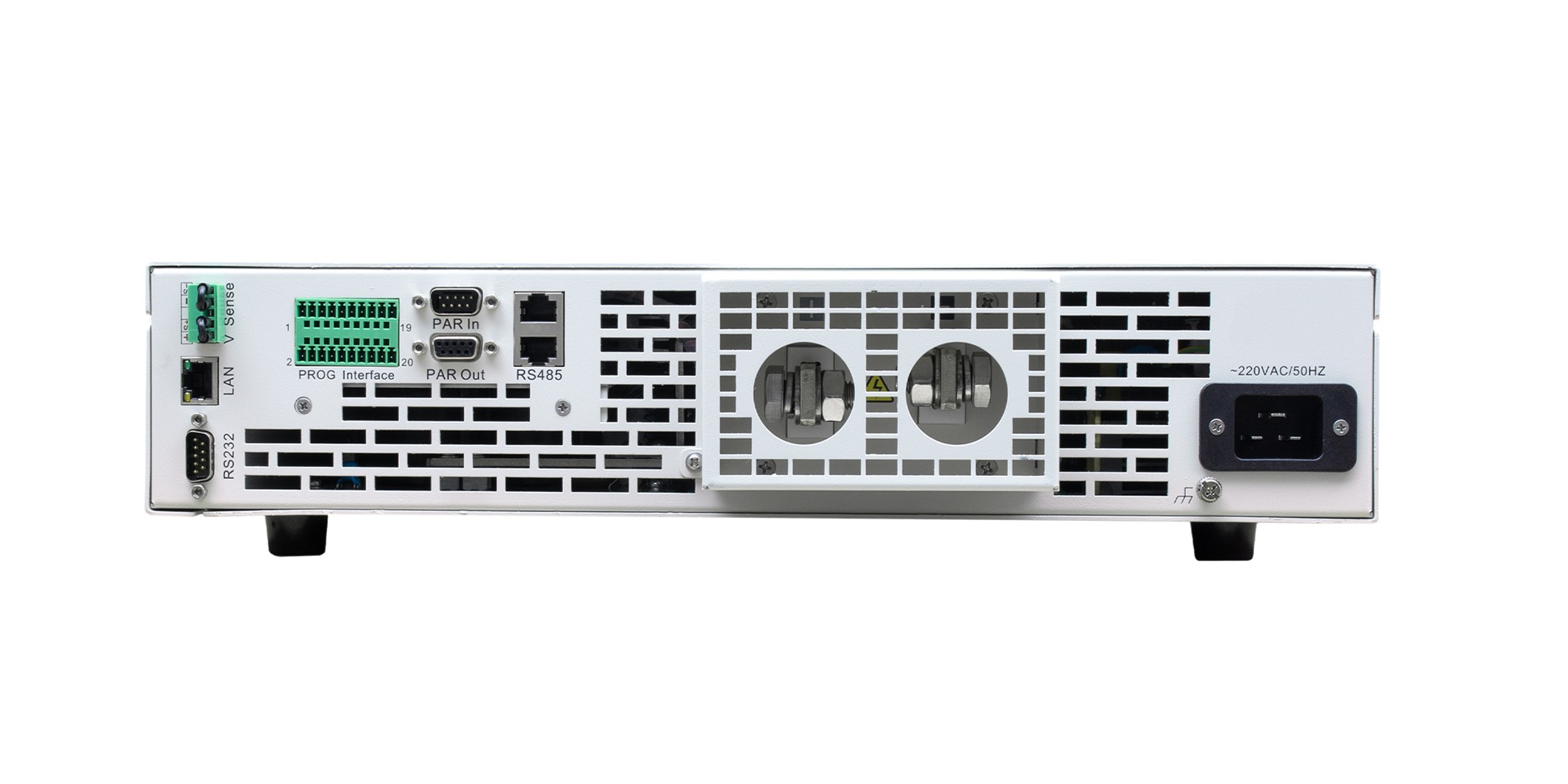

| Schnittstellen | LAN, RS232, APG | Standardmäßig verfügbar |
| RS232 Baudrate | 4800 bis 115200 | Für flexible serielle Kommunikation |
| Analoge Programmierung | 0–5 V / 0–10 V | Über APG / PROG Interface |
| Kühlung | Luftkühlung mit Lüftersteuerung | Für sicheren Dauerbetrieb |
Varianten und Konfigurationsmöglichkeiten
Modelle wie N3608 und N3612 eignen sich für Laborarbeitsplätze, kleine Prüfsysteme und kompakte Rack-Anwendungen.
Je nach Modell sind Spannungen bis 1200 V verfügbar, wodurch die Serie auch für anspruchsvolle Hochspannungsanwendungen geeignet ist.
Größere Modelle und Verbundlösungen wie N3690 decken industrielle Großprojekte mit hoher Ausgangsleistung ab.
Das optionale 19-Zoll-Rack-Kit mit Befestigungselementen und Griffen unterstützt eine schnelle und saubere Ready-to-mount-Installation.
Integration und Automatisierung
Industrieller Mehrwert und Betriebssicherheit
Die N3600 Serie bietet eine robuste Plattform für industrielle Prüfprozesse, in denen Zuverlässigkeit, Nachvollziehbarkeit und geringe Ausfallzeiten entscheidend sind. Durch die modulare Skalierbarkeit, die präzise Regelung und die umfassenden Schutzmechanismen eignet sich die Serie für langfristige Einsätze in Entwicklung, Qualitätssicherung und Produktion.
Jedes Gerät wird mit individuellem Werks-Testreport ausgeliefert und durchläuft eine Power-on-Selbstdiagnose beim Einschalten. Das erhöht die Betriebssicherheit, reduziert ungeplante Stillstände und unterstützt die Integrität der erhobenen Messdaten über die gesamte Lebensdauer des Systems.
