Fein aufgelöste Messung
Spannungsauflösung von 0,01 mV sowie Stromauflösung bis 0,01 µA im 1-mA-Bereich unterstützen die Erfassung kleiner elektrischer Änderungen.

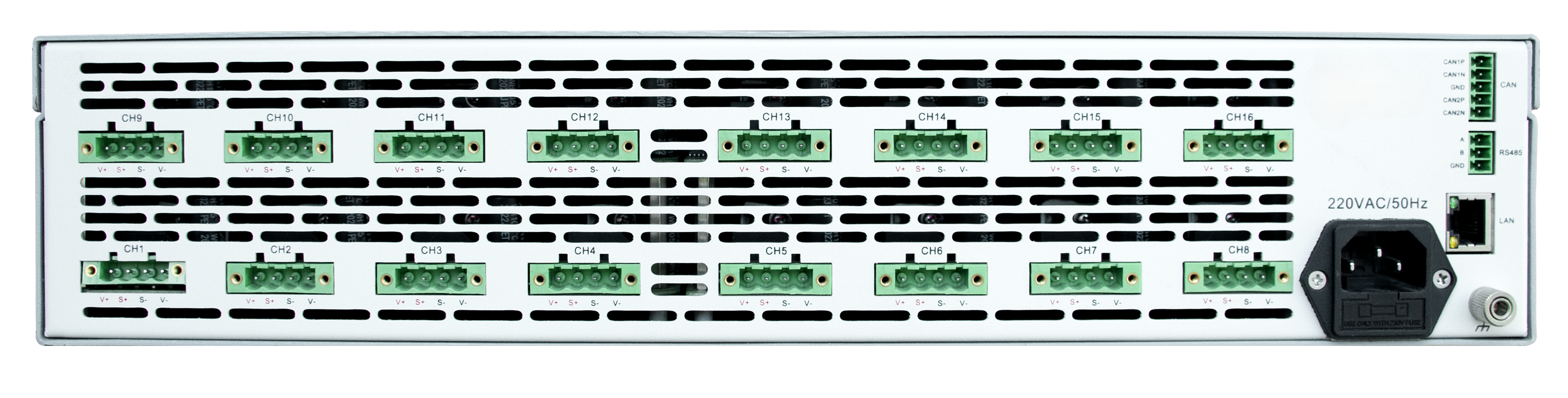

N23020 – Präzisions-DC-Stromversorgung mit 16 Kanälen
Für HTOL- und HAST-Prüfungen an Halbleitern mit präziser Spannungsversorgung und Strommessung bis in den nA-Bereich.
Die N23020-Serie bündelt bis zu 16 Versorgungskanäle in einem 19-Zoll-Gehäuse mit 2 HE. Sie verbindet eine präzise DC-Versorgung für Halbleiterprüfungen mit fein aufgelöster Strommessung und eignet sich für Prüfaufbauten, in denen viele Chips über lange Zeit unter definierten elektrischen Bedingungen betrieben werden.
Stabile Langzeitversorgung
Eine Langzeitstabilität von 40 ppm über 1.000 Stunden unterstützt reproduzierbare Versorgungsbedingungen bei lang laufenden Zuverlässigkeitsprüfungen an Halbleitern.
Programmierbare Sequenzen
Ausgangsspannung, Ausgangsstrom und Laufzeit je Schritt lassen sich festlegen; 100 Sequenzgruppen sind lokal individuell konfigurierbar.
Automatisierbare Prüfaufbauten
LAN, RS485 und CAN ermöglichen die Fernsteuerung und Einbindung der Versorgung in automatisierte Prüfsysteme für Chipserien.
Persönliche Projektberatung
Sie benötigen Unterstützung bei der Auswahl der passenden Stromversorgung? Unsere technischen Ansprechpartner beraten Sie persönlich zu Ihrer Anwendung.
Technische Ausführung auswählen oder Produktunterlagen direkt aufrufen.
ART.-NR.
Beschreibung
Leistung [P]
Spannung [V]
Strom [A]
N23020-06-01
|
Beschreibung
N23020-06-01 Ultra-hochpräzise 16-Kanal-DC-Quelle, 6 V, 1 A, nA-Strommessung, 2 HE
|
Leistung [P]
6
|
Spannung [V]
6
|
Strom [A]
1
|
Mehrkanal DC Quelle
Technische Daten
DC Quellen Art
Standard DC Quelle
Autoranging
Mehrkanal
Produktkategorie
DC Stromversorgung
N23020: Mehrkanal-DC-Stromversorgung im Überblick
Die N23020 ist eine programmierbare Mehrkanal-DC-Stromversorgung für die Halbleiterindustrie. Sie versorgt Chips und Testplatinen bei Zuverlässigkeitsprüfungen und unterstützt die Messung kleiner Leckströme. Bis zu 16 Kanäle in einem Gerät reduzieren den Platzbedarf gegenüber einem Aufbau aus mehreren Einzelversorgungen.
Das Modell N23020-06-01 bietet einen Spannungsbereich von 0–6 V und Strombereiche von 0–1 A beziehungsweise 0–1 mA. Im kleinen Strombereich beträgt die Einstell- und Rückleseauflösung 0,01 µA, entsprechend 10 nA. Die Spannungsauflösung beträgt 0,01 mV. Auflösung und Genauigkeit sind getrennte Kenngrößen und bei der Prüfplanung entsprechend zu berücksichtigen.
Die Versorgung arbeitet im Prüfaufbau mit einer separaten Klimaprüfkammer zusammen. Typische Aufgaben sind HTOL, LTOL, ELFR/EFR, HAST und THB sowie Leckstrommessungen an Chips. Lokale Bedienung, programmierbare Sequenzen und Fernsteuerung erleichtern die Einbindung in Entwicklung und Serienprüfung.
Zentrale Vorteile
Viele Kanäle auf wenig Raum
Bis zu 16 Versorgungskanäle in 2 HE bündeln die elektrische Versorgung mehrerer Prüflinge in einem kompakten Rackgerät.
Kleine Ströme erfassen
Der 0–1-mA-Bereich bietet 10 nA Rückleseauflösung. Damit lassen sich kleine Stromänderungen bei Leckstromprüfungen differenziert erfassen.
Langzeitstabilität
40 ppm über 1.000 Stunden für Spannung und Strom unterstützen stabile elektrische Bedingungen während ausgedehnter Prüfabläufe.
Geringe Restwelligkeit
Die Spannungsrestwelligkeit beträgt ≤ 2 mVrms bei 20 Hz–20 MHz und begrenzt den Störanteil der Versorgung am Prüfling.
Schnelle Lastsprungerholung
Bei voller Ausgangsspannung und einem Lastsprung von 10 auf 90 % wird das 50-mV-Band zum vorherigen Spannungswert in < 100 µs erreicht.
Definierte Prüfschritte
100 lokal konfigurierbare Sequenzgruppen mit Spannung, Strom und Schrittzeit unterstützen wiederholbare elektrische Versorgungsabläufe.
Modell und elektrische Kenndaten
| Kenngröße | Spannung | Strom: großer Bereich | Strom: kleiner Bereich |
|---|---|---|---|
| Modell | N23020-06-01 | N23020-06-01 | N23020-06-01 |
| Bereich | 0–6 V | 0–1 A | 0–1 mA |
| Einstellauflösung | 0,01 mV | 0,01 mA | 0,01 µA |
| Rückleseauflösung | 0,01 mV | 0,01 mA | 0,01 µA |
| Einstellgenauigkeit bei 23 ± 5 °C | 0,001 % + 0,1 mV | 0,001 % + 0,5 mA | 0,001 % + 0,5 µA |
| Rücklesegenauigkeit bei 23 ± 5 °C | 0,001 % + 0,1 mV | 0,001 % + 0,5 mA | 0,001 % + 0,5 µA |
| Langzeitstabilität | 40 ppm / 1.000 h | 40 ppm / 1.000 h | 40 ppm / 1.000 h |
| Temperaturkoeffizient | 10 ppm/°C | 20 ppm/°C | 20 ppm/°C |
Die Serie umfasst Geräte mit bis zu 16 Kanälen. Für die Auswahl sind benötigte Kanalzahl, Spannungsbereich, Strombereich und zulässige Messabweichung gemeinsam zu betrachten.
Dynamik und programmierbare Abläufe
| Kenngröße | Wert | Bedingung |
|---|---|---|
| Spannungsanstiegszeit | ≤ 25 ms | 10–90 %; ohne Last oder bei rein ohmscher Volllast |
| Spannungsabfallzeit | ≤ 3 ms / ≤ 10 ms | 90–10 %; ohne Last / bei rein ohmscher Volllast |
| Ausregelzeit | < 100 µs | Volle Ausgangsspannung; Lastsprung 10–90 %; Rückkehr innerhalb von 50 mV zum vorherigen Spannungswert |
Die Sequenzfunktion legt Ausgangsspannung, Ausgangsstrom und Laufzeit für einzelne Schritte fest. Lokal lassen sich 100 Gruppen von Spannungs- und Stromsequenzen konfigurieren. So können wiederkehrende Sollwertwechsel als definierter Ablauf vorbereitet werden.
Typische Anwendungen
HTOL- und LTOL-Prüfungen
Die N23020 versorgt Chips bei Zuverlässigkeitsprüfungen in Verbindung mit einer separaten Klimaprüfkammer. Ihre Langzeitstabilität unterstützt ausgedehnte elektrische Belastungsphasen.
HAST- und THB-Prüfungen
Für diese Umweltzuverlässigkeitsprüfungen stellt die N23020 die elektrische Versorgung der Prüflinge bereit; die Umgebungsbedingungen erzeugt die separate Prüfkammer.
ELFR/EFR und Serienprüfung
Mehrkanalversorgung und Fernsteuerung unterstützen Prüfaufbauten für Chipserien. Die N23020 übernimmt dabei die definierte Versorgung der Testplatinen.
Leckstrommessung an Chips
Der kleine Strombereich mit 0,01 µA Rückleseauflösung unterstützt Leckstromprüfungen an Chips und bestückten Testplatinen, auch in Prüfaufbauten mit Klimaprüfkammer.
Bedienung und Automatisierung
Die lokale Bedienung erfolgt über Display, Tasten und Drehknopf. LAN, RS485 und CAN stehen für die Fernsteuerung und Einbindung in automatisierte Prüfsysteme zur Verfügung. Die Kombination aus Mehrkanalversorgung und Sequenzfunktion unterstützt wiederkehrende Prüfaufgaben in Entwicklung und Produktion.
Installation und Infrastruktur
| Merkmal | Ausführung / Anforderung |
|---|---|
| Bauform | 19 Zoll, 2 HE |
| Abmessungen H × B × T | 88 × 482 × 557 mm; Breite mit Griffen |
| Nettogewicht | Ca. 20 kg |
| AC-Eingang | Einphasig, 220 V AC ± 10 %; 47–63 Hz |
| Eingangsstrom | ≤ 2 A bei 220 V AC |
| Betriebstemperatur | 0–40 °C |
| Lagertemperatur | −20 bis +60 °C |
| Umgebung | Höhe < 2.000 m; 5–90 % relative Luftfeuchte, nicht kondensierend |
| Isolationsspannung | Ausgang gegen Erde: 1.000 V DC; zwischen Kanälen: 500 V DC |
Bei Umweltprüfungen gelten die Klimabedingungen der Prüfkammer für den Prüfling. Für die Stromversorgung selbst ist die zulässige Geräteumgebung einzuhalten.
FAQ zur N23020
Wie viele Versorgungskanäle sind möglich?
Die N23020-Serie integriert bis zu 16 Kanäle in einem 19-Zoll-Gerät mit 2 HE.
Welche Ausgangsbereiche bietet das Modell?
Das N23020-06-01 bietet 0–6 V sowie die Strombereiche 0–1 A und 0–1 mA.
Bedeutet 10 nA Auflösung auch 10 nA Genauigkeit?
Nein. Im 1-mA-Bereich beträgt die Rückleseauflösung 0,01 µA beziehungsweise 10 nA. Die Rücklesegenauigkeit beträgt 0,001 % + 0,5 µA bei 23 ± 5 °C.
Können Spannungs- und Stromabläufe programmiert werden?
Ja. Ausgangsspannung, Ausgangsstrom und Laufzeit je Schritt sind festlegbar. Lokal können 100 Sequenzgruppen konfiguriert werden.
Welche Schnittstellen sind vorhanden?
Für die Fernsteuerung stehen LAN, RS485 und CAN zur Verfügung.
Eignet sich die N23020 für HTOL- und LTOL-Aufbauten?
Ja. Sie übernimmt die elektrische Versorgung der Chips; eine separate Klimaprüfkammer stellt die benötigten Umgebungsbedingungen bereit.
Kann sie in HAST- und THB-Prüfungen eingesetzt werden?
Ja. Die N23020 versorgt die Prüflinge in einem entsprechenden Prüfaufbau. Das Netzgerät selbst muss innerhalb seiner zulässigen Betriebsumgebung betrieben werden.
Sind Leckstromprüfungen an Chips möglich?
Ja. Der 0–1-mA-Bereich unterstützt die Erfassung kleiner Ströme. Für die Bewertung sind Rücklesegenauigkeit und Auflösung getrennt zu berücksichtigen.
Technische Beratung und Projektanfrage
Teilen Sie uns Kanalzahl, Versorgungsspannungen, Strombereiche und Anforderungen an die Leckstrommessung mit. Ergänzen Sie Prüfverfahren, Laufzeiten, Schnittstellen sowie die geplante Rack- und Prüfkammerintegration.
