LAB/HP
High-Power DC-Quelle
Hochleistungs DC-Stromversorgung für Prüfstände und Leistungselektronik-Tests.

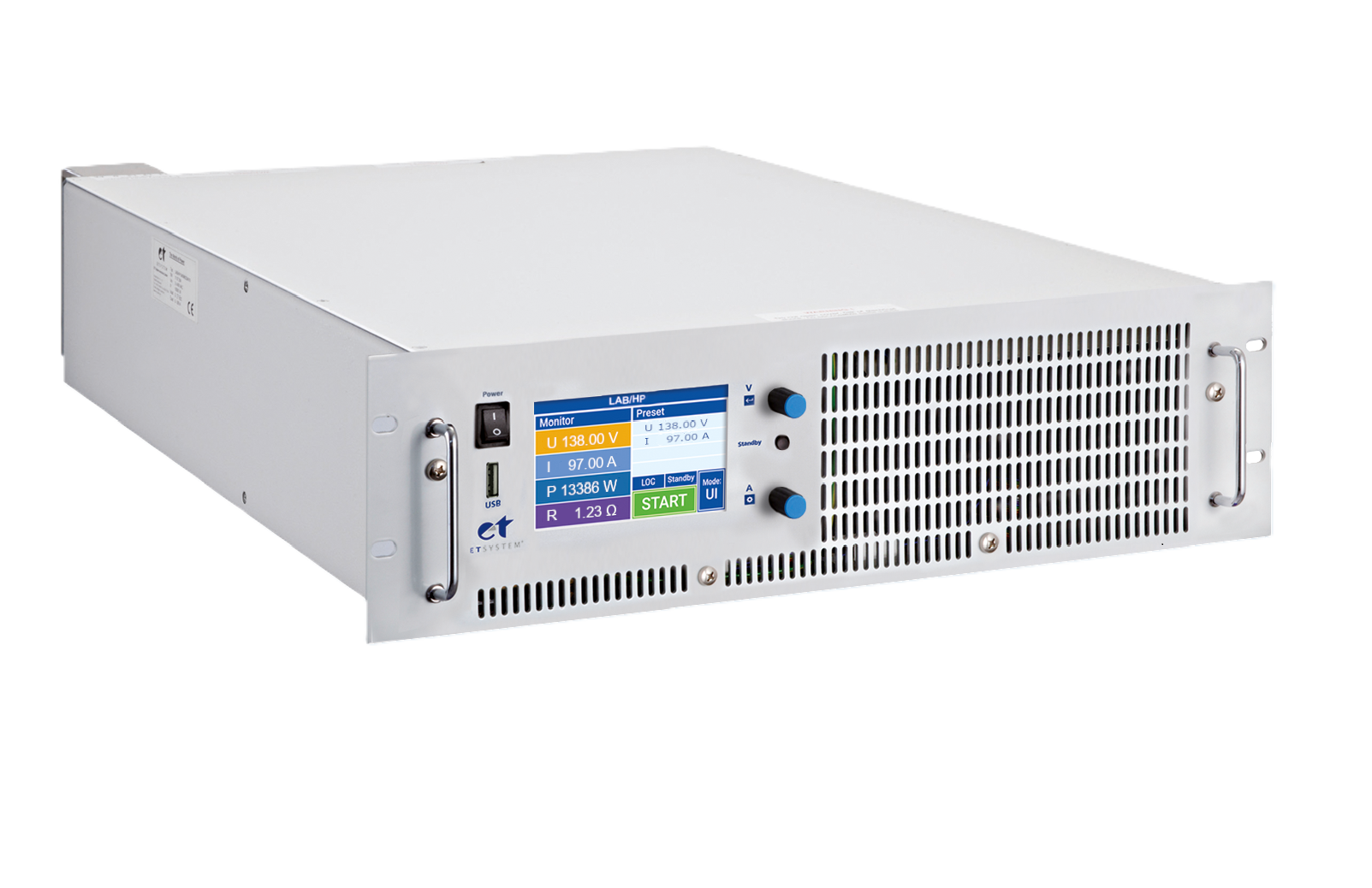

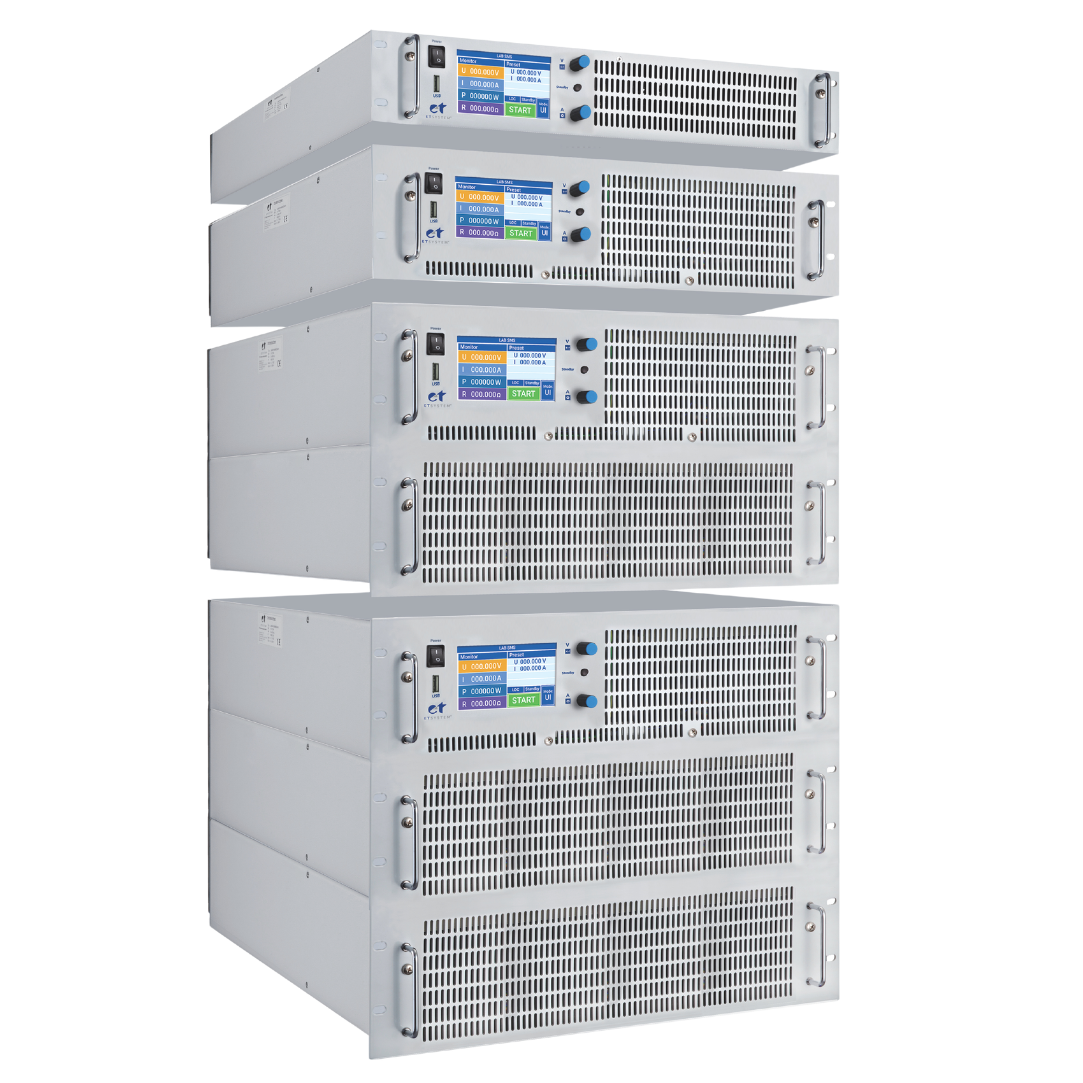

Die LAB-HP Serie ist eine leistungsstarke programmierbare DC Stromversorgung, entwickelt für anspruchsvolle industrielle Prüfstände, Forschungseinrichtungen und Entwicklungslabore. Die Systeme bieten eine hohe Ausgangsleistung sowie eine präzise Regelung von Spannung und Strom für zuverlässige und reproduzierbare Tests.Durch ihre robuste Architektur eignet sich die Serie besonders für Leistungselektronik-Tests, Batterietests, Automotive-Anwendungen und Energie-Systemvalidierung. Die Geräte ermöglichen stabile Betriebsbedingungen auch bei hohen Lasten und dynamischen Testprofilen. Die Systeme unterstützen Master-Slave Parallelbetrieb, wodurch mehrere Geräte kombiniert werden können, um deutlich höhere Gesamtleistungen für große Testsysteme oder Produktionsprüfstände zu realisieren. Dank moderner Kommunikationsschnittstellen lassen sich die Geräte problemlos in automatisierte Testsysteme und industrielle Steuerungen integrieren. Damit eignet sich die LAB-HP Serie sowohl für Labor-R&D Anwendungen als auch für industrielle Testumgebungen mit hoher Leistung.
|
Beschreibung
LAB/HP 315 DC-Hochleistungsquelle, 3 kW, 15 V, 250 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
15
|
Strom [A]
250
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 320 DC-Hochleistungsquelle, 3 kW, 20 V, 250 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
20
|
Strom [A]
250
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 325 DC-Hochleistungsquelle, 3 kW, 25 V, 240 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
25
|
Strom [A]
240
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 330 DC-Hochleistungsquelle, 3 kW, 30 V, 234 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
30
|
Strom [A]
234
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 335 DC-Hochleistungsquelle, 3 kW, 35 V, 200 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
35
|
Strom [A]
200
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 340 DC-Hochleistungsquelle, 3 kW, 40 V, 175 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
40
|
Strom [A]
175
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 345 DC-Hochleistungsquelle, 3 kW, 45 V, 156 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
45
|
Strom [A]
156
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 350 DC-Hochleistungsquelle, 3 kW, 50 V, 140 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
50
|
Strom [A]
140
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 360 DC-Hochleistungsquelle, 3 kW, 60 V, 117 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
60
|
Strom [A]
117
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 370 DC-Hochleistungsquelle, 3 kW, 70 V, 100 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
70
|
Strom [A]
100
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 380 DC-Hochleistungsquelle, 3 kW, 80 V, 88 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
80
|
Strom [A]
88
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 3100 DC-Hochleistungsquelle, 3 kW, 100 V, 70 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
100
|
Strom [A]
70
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 3150 DC-Hochleistungsquelle, 3 kW, 150 V, 47 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
150
|
Strom [A]
47
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 3300 DC-Hochleistungsquelle, 3 kW, 300 V, 24 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
300
|
Strom [A]
24
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 3600 DC-Hochleistungsquelle, 3 kW, 600 V, 12 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
600
|
Strom [A]
12
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 3800 DC-Hochleistungsquelle, 3 kW, 800 V, 9 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
800
|
Strom [A]
9
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 31000 DC-Hochleistungsquelle, 3 kW, 1000 V, 7 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
1000
|
Strom [A]
7
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 31200 DC-Hochleistungsquelle, 3 kW, 1200 V, 5,8 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
1200
|
Strom [A]
5,8
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 31500 DC-Hochleistungsquelle, 3 kW, 1500 V, 4,7 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
3000
|
Spannung [V]
1500
|
Strom [A]
4,7
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 415 DC-Hochleistungsquelle, 4 kW, 15 V, 500 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
4000
|
Spannung [V]
15
|
Strom [A]
500
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 420 DC-Hochleistungsquelle, 4 kW, 20 V, 250 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
4000
|
Spannung [V]
20
|
Strom [A]
250
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 425 DC-Hochleistungsquelle, 4 kW, 25 V, 240 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
4000
|
Spannung [V]
25
|
Strom [A]
240
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 430 DC-Hochleistungsquelle, 4 kW, 30 V, 234 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
4000
|
Spannung [V]
30
|
Strom [A]
234
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
|
Beschreibung
LAB/HP 435 DC-Hochleistungsquelle, 4 kW, 35 V, 200 A, M/S verschaltbar, Made in Germany
|
Leistung [P]
4000
|
Spannung [V]
35
|
Strom [A]
200
|
Technische Daten
DC Quellen Art
Standard DC Quelle
Produktkategorie
DC Stromversorgung
Programmierbare Hochleistungs-DC-Stromversorgung LAB-HP: Präzision und Skalierbarkeit für industrielle Prüfstände und R&D
Die LAB-HP Serie von ET System electronic ist die technologische Antwort auf steigende Anforderungen an Leistungsdichte, Dynamik und Präzision in modernen industriellen Testumgebungen. In Qualitätssicherung und Produktentwicklung ist eine stabile, hochperformante Energieversorgung die Grundlage für valide und reproduzierbare Messergebnisse.
Das modulare System deckt Leistungsbereiche von 3 kW bis 1,4 MW ab und lässt sich flexibel an unterschiedlichste Prüfaufgaben anpassen. Durch die Fertigung am Hauptsitz in Altlußheim steht die LAB-HP Serie für Qualität Made in Germany und für eine robuste Plattform, die Prozessstabilität, Flexibilität und Investitionssicherheit in einem System vereint.
Zentrale Vorteile für industrielle Anwender
Die LAB-HP Serie verbindet hohe Energieeffizienz, flexible Betriebsmodi und modulare Skalierbarkeit zu einer leistungsstarken Lösung für anspruchsvolle Prüfstände und Entwicklungsumgebungen.
Typische Anwendungsgebiete
Dank flexibler Regelmodi und hoher Skalierbarkeit bewährt sich die LAB-HP Serie in einer Vielzahl anspruchsvoller Prüf- und Simulationsaufgaben.
Präzise Nachbildung von PV-Generatoren durch Parametrierung von Kennlinien wie Uo, Ik, Umpp und Impp zur Prüfung von Invertern.
Simulation variabler Innenwiderstände im UIR-Modus zur exakten Nachbildung von Lade- und Entladeverhalten moderner Energiespeicher.
ATE-Units ohne Frontpanel ermöglichen einen vollständig optimierten Remote-Betrieb in Produktions- und Prüflinien.
Flexible Laborstromversorgung für Prototypentests mit sehr hohen Leistungs-, Regel- und Dynamikanforderungen.
Funktions- und Systembeschreibung
Im Zentrum der LAB-HP Serie steht ein fortschrittliches Regelkonzept, das hohe Stabilität und maximale Flexibilität im täglichen Prüfbetrieb gewährleistet.
Technische Kerndaten
Varianten und Konfigurationsmöglichkeiten
Die modulare Bauweise der LAB-HP Serie erlaubt eine präzise Anpassung an Basisanwendungen, hochdynamische Prozesse und kundenspezifische Sonderanforderungen.
Kostenoptimierte Version für Basisanwendungen. Die Modi UIP, UIR, PV-Simulation und der SD-Kartenslot entfallen in dieser Ausführung.
Reduziert die sekundärseitigen Anstiegs- und Abfallzeiten um den Faktor 10 für besonders dynamische Prüfprozesse.
Erhöhte Isolation bis 2000 V gegen Erde, Interlock nach Maschinenrichtlinie oder Conformal Coating für raue Umgebungen.
Integration und Automatisierung
Die LAB-HP Serie ist für Industrie-4.0-Umgebungen entwickelt und unterstützt eine einfache Integration in bestehende Prüf- und Automatisierungssysteme.
Mehrwert und Wartbarkeit für industrielle Anwender
Neben ihrer hohen Leistungsfähigkeit überzeugt die LAB-HP Serie durch ihre Wartungsfreundlichkeit und ihre Eignung für langfristig stabile Testumgebungen.
Das Handbuch unterstützt die eigenständige Überprüfung von Spannungs- und Anzeige-Genauigkeit bei 10 %, 50 %, 90 % und 100 % der Nennwerte. Dadurch können Anwender Kalibrierzustände vor Ort prüfen, Stillstandszeiten reduzieren und die Verfügbarkeit ihrer Testinfrastruktur steigern.
Die Kombination aus robuster Hardware Made in Germany, hoher Skalierbarkeit bis 1,4 MW und umfangreichen Sicherheits- und Kommunikationsfunktionen schafft eine zukunftssichere Plattform für moderne industrielle Prüfstände.
Beratung und Kontakt
Sie sind nicht sicher, ob dieses Produkt optimal zu Ihrer Anwendung passt? Wir unterstützen Sie gerne bei der Auswahl der passenden Lösung für Ihre Anforderungen – von der Einzelanwendung bis zur kompletten Systemintegration.
Kontaktieren Sie uns bequem über den Live-Chat, das Kontaktformular, per E-Mail oder telefonisch – wir beraten Sie persönlich und praxisnah.
Gerne stellen wir Ihnen – je nach Verfügbarkeit – auch ein kostenloses Demogerät zur Evaluierung in Ihrer Testumgebung zur Verfügung, damit Sie das System direkt unter realen Bedingungen testen können.
