Prüftechnik für Bordnetzsimulation, Avionik und 400-Hz-Anwendungen
AC/DC-Prüftechnik für Avionik, Bordelektronik, Generatoren, Umrichter, Batterie- und Backup-Systeme, DC-Komponenten, Frequenztests, 4-Quadranten-AC/DC-Tests mit ZGX und sicherheitskritische Systeme in Luftfahrt-, Raumfahrt- und Defense-Anwendungen.
Bordnetzsimulation mit AC-Quelle, DC-Bus und Lastsimulation
Stabile, reproduzierbare und dynamische Testbedingungen für sicherheitskritische Systeme
Aerospace- und Defense-Anwendungen stellen hohe Anforderungen an elektrische Prüfsysteme. Avionik, Bordelektronik, Umrichter, Generatoren, Batterien, Aktoren und sicherheitskritische Systeme müssen unter stabilen, dynamischen und oft normnahen Bedingungen getestet werden.
Vom 400-Hz-Netz bis zum DC-Bordnetz
Typische Prüfungen umfassen 400-Hz-Bordnetzsimulation, AC-Netztests mit variabler Frequenz, 28-V-DC-Bordnetze, 270-V-DC- und 540-V-DC-Anwendungen, Lastsprünge, Spannungseinbrüche, Power-Sequencing und Schutzfunktionen.
Vom Einzelgerät bis zum integrierten Prüfstand
ET System kombiniert AC- und DC-Stromversorgungen, elektronische Lasten, bidirektionale AC/DC-Systeme wie ZGX, Mehrkanallösungen, Batteriesimulatoren, Messmodule und kundenspezifische Systemintegration zu passenden Labor-, Entwicklungs- und Produktionsprüfständen.
Aerospace & Defense Prüftechnik für Bordnetzsimulation, Avionik und Leistungselektronik
Die folgenden Prüfaufgaben bilden typische Anforderungen aus Luftfahrt-, Raumfahrt-, Defense- und Ground-Support-Projekten ab.
400-Hz-Bordnetzsimulation
Flugzeug- und militärische Versorgungssysteme werden mit definierter Spannung und Frequenz nachgebildet. AC-Quellen liefern stabile Sinusformen, variable Frequenzen und definierte Netzereignisse für reproduzierbare Tests.
DC-Bordnetzsimulation
Elektronische Systeme werden mit 12 V, 24 V, 28 V, 48 V, 270 VDC, 540 VDC oder höheren DC-Spannungen versorgt. Lastsprünge, Spannungseinbrüche und Schutzfunktionen zeigen, ob der Prüfling stabil bleibt.
Avionik- und Elektronikversorgung
Avionik, Kommunikation, Navigation, Steuergeräte, Aktoren und Sensorik benötigen eine saubere und stabile Versorgung. Mehrkanal-DC-Quellen und modulare Messsysteme bilden mehrere Versorgungsschienen ab.
Batterie- und Backup-Systemtest
Lade-, Entlade-, Zyklus- und Backup-Tests prüfen Kapazität, Verhalten bei Lastwechseln, Schutzfunktionen und Verfügbarkeit. Bidirektionale Systeme ermöglichen Quelle-Senke-Betrieb mit Rückspeisung.
Power Control Unit Testing
PCU-Prüfungen umfassen Input-/Output-Charakteristik, Start- und Abschaltsequenzen, Effizienz, Fault Detection, Remote-Switch-Signale und Redundanzlogik für Satelliten- und Power-Management-Systeme.
AC/DC- und DC/DC-Wandler
Eingangsbedingungen, Ausgangsverhalten, Wirkungsgrad, Kurzschluss, Über-/Unterspannung, Surge, kurze Unterbrechungen, Frequenzmodulation und dynamische Reaktion werden kontrolliert geprüft. ZGX unterstützt dabei bidirektionale AC/DC-Betriebsarten, 4-Quadranten-Tests und rückspeisefähige Prüfaufbauten.
Power Distribution Unit Tests
PDUs, Busbars, Relais, Schutzmodule und Verteilsysteme werden auf Start-/Stop-Verhalten, mehrkanalige Lasten, Step-Loads, Dauerzyklen sowie Überstrom- und Kurzschlussschutz geprüft.
Wire Harness & Connector Tests
Kabelbäume und Steckverbinder werden auf kurzzeitige Unterbrechungen, Momentankurzschluss, Temperaturanstieg, Alterung, Strompulse und Übergangswiderstände geprüft.
Servo Motor & MCU Tests
Motorcontroller werden bei unterschiedlichen Batterie- und SOC-Zuständen geprüft. Die Testsysteme müssen Einschaltstrom, Rückspeiseenergie, Bremsvorgänge und Spannungsstabilität sicher beherrschen.
N75500 und AC-Quellen für 400-Hz-, Avionik- und Frequenztests
Für 400-Hz- und Avionik-Anwendungen eignen sich programmierbare AC-Stromversorgungen und regenerative Netzsimulatoren. Damit lassen sich 115/230-VAC-Bordnetze, variable Frequenzen, Netzereignisse, Frequenzabweichungen und AC-Eingangsbedingungen für Umrichter, Generatoren, Avionik und Ground-Support-Systeme simulieren.
ZGX für 4-Quadranten-AC/DC-Tests, Umrichter, Generatoren und USV-Prüfung
ZGX eignet sich als flexible bidirektionale AC/DC-Lösung für anspruchsvolle Prüfstände, bei denen Energieflüsse in beide Richtungen, Netzsimulation, regenerative Lastfälle und dynamische AC- oder DC-Betriebsarten benötigt werden. Damit lassen sich Umrichter, Generatoren, USV-Systeme, Bordnetzkomponenten und leistungsstarke elektronische Subsysteme unter realistischen Bedingungen prüfen.
N35500 für Batterie-, PCU-, DC-Bus- und High-Power-DC-Prüfungen
Die N35500-Serie kombiniert programmierbare DC-Quelle und regenerative elektronische Last in einem System. Sie eignet sich für DC-Bordnetze, Batteriepack-Simulation, PCU-Tests, Generator- und Umrichtertests, Backup-Systeme, Motorcontroller sowie Anwendungen mit wechselndem Energiefluss.
Produkte für Aerospace- und Defense-Prüfstände
Auswahl relevanter Produktserien für AC-Bordnetzsimulation, DC-Bordnetze, PCU- und Wandlerprüfung, Batterie-/Backup-Tests, ZGX-4Q-AC/DC-Prüfstände, Lastsimulation, Mehrkanalversorgung und HIL-Systemintegration.

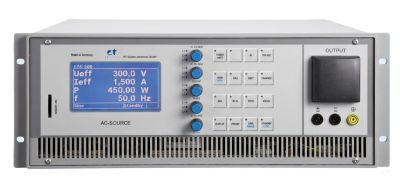

EAC-S
Programmierbare AC-Stromversorgung für Avionik-, Norm-, Frequenz- und EMV-nahe Tests.
EAC-3S
Dreiphasige AC-Stromversorgung für Bordnetzsimulation, Frequenztests und robuste Prüfstände.
N75500
Regenerativer AC/DC-Netzsimulator für AC-Eingangsbedingungen, variable Frequenzen und Ground-Support-Tests.
ZGX
4-Quadranten-AC/DC-Quelle-Senke-System für Umrichter, Generatoren, USV-, Bordnetz- und regenerative Prüfstände.
N35500
Quelle-Senke-System für Batteriepack-, PCU-, DC-Bus-, Motorcontroller- und Backup-Prüfungen.
N38300
Wide-Range-DC-Stromversorgung für Hochleistungsversorgung, DC-Bordnetze und Power-Module.
N36200
Programmierbare DC-Quelle für Bordelektronik, Kabelbaumtests, Strompulse, Aging und Thermal-Balance-Tests.

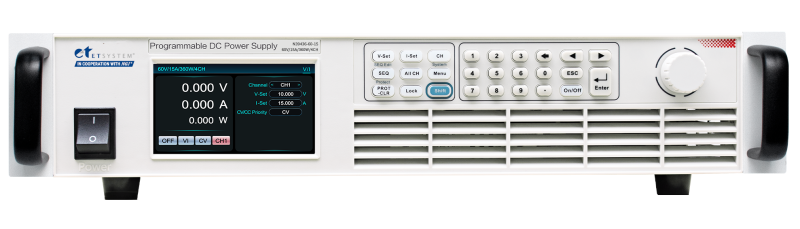

N39400
Mehrkanal-DC-Stromversorgung für Avionik, Satelliten-Subsysteme und mehrere Versorgungsschienen.
N9000
Modulare Plattform für Zell-, Temperatur-, Fehler- und Signal-Simulation in PCU-, BMS- und HIL-Tests.

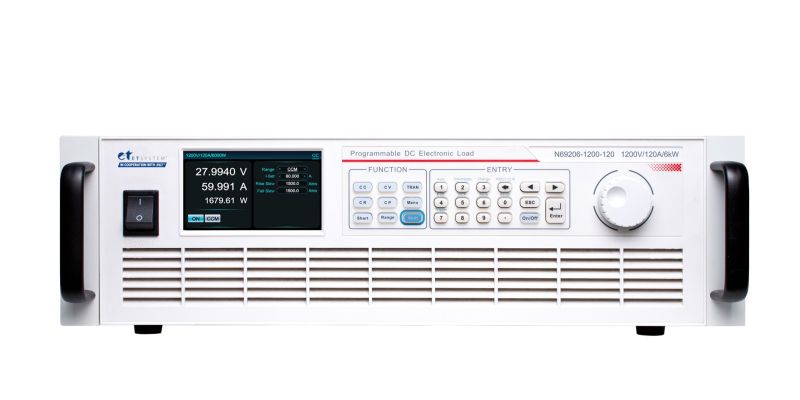

N69200
Elektronische Hochleistungs-DC-Last für PDU-, AC/DC-, DC/DC-, Generator- und Lastsimulationstests.
Welche Lösung passt zu welcher Prüfaufgabe?
Die Tabelle dient als schnelle Orientierung. Die finale Auslegung hängt von Bordnetztyp, Leistung, Spannung, Strom, Dynamik, Schnittstellen, Sicherheitskonzept und Normanforderungen ab.
| Prüfaufgabe | Empfohlene Lösung | Nutzen |
|---|---|---|
| 400-Hz-Avionik-Test | EAC-S / EAC-3S / ASR / N75500 / ZGX | Frequenz und Spannung kontrolliert simulieren, Bordnetz- und Frequenzabweichungen reproduzierbar prüfen. |
| AC-Netztest mit variabler Frequenz | AC-Quelle, ZGX oder Grid Simulator | 115/230-VAC-Versorgung, Frequenzvariation, Netzereignisse und dynamische Eingangsbedingungen abbilden. |
| Generator-, Umrichter- und USV-Prüfung | ZGX, N75500, N35500, N69200 | 4-Quadranten-AC/DC-Betrieb, Energieflüsse, Rückspeisung, dynamische Lastfälle und Netzverhalten prüfen. |
| DC-Bordnetzsimulation | LAB/SMP, LAB/HP, N36200, N38300, N35500 | 12/24/28/48-V-Profile sowie 270/540-VDC-Anwendungen mit Lastsprüngen und Spannungseinbrüchen prüfen. |
| Batterie-, Backup- und USV-Test | N35500, N35100, DC-Lasten, Software | Lade-/Entladeprofile, Zyklen, Kapazität, Rückspeisung und Schutzfunktionen effizient testen. |
| PCU- und Power-Management-Test | N35500, N9000, NXI, Messmodule | Batteriepack-, Zell-, Signal-, Temperatur- und I/O-Simulation für Kontrollstrategien und HIL-Tests. |
| AC/DC- und DC/DC-Wandler | ZGX, N75500, N38300, N35100, N69200, N61100 | Ein- und Ausgangskennwerte, Schutzfunktionen, Wirkungsgrad, Kurzschluss, Surge und dynamische Reaktion prüfen. |
| PDU- und Verteilsystem-Test | N75500, N35500, N69200, N61100 | Mehrkanallasten, Step-Loads, zyklische Belastung, Schutzfunktionen und Energieverteilung validieren. |
| Wire Harness & Connector Test | N36200, Transient Measurement, Temperaturmodule | Momentanunterbrechung, Kurzschluss, Strompulse, Aging und Temperaturanstieg reproduzierbar erfassen. |
| Thermal Balance / Space Environment | N39400, N36200, N36100, NXI-Temperaturmessung | Viele Heiz- und Versorgungskanäle, Langzeittests, Remote Control und stabile Versorgung im Prüfstand realisieren. |
| Kundenspezifischer Prüfstand | Systemintegration | Komplettlösung mit Schaltschrank, Sicherheit, Software, Schnittstellen, Automatisierung und Dokumentation. |
Von der Bordnetzanforderung zum integrierten Testsystem
Ein sauber definierter Prüfaufbau reduziert Integrationsaufwand, erhöht Reproduzierbarkeit und erleichtert spätere Automatisierung sowie Norm- und Compliance-nahe Tests.
Aerospace- oder Defense-Prüfstand auslegen lassen
Nennen Sie Bordnetztyp, Frequenz, Spannung, Strom, Leistung, Normanforderungen, Dynamik, Schnittstellen und Sicherheitsanforderungen. ET System unterstützt bei der Auswahl der passenden Prüftechnik bis hin zur integrierten Systemlösung.
